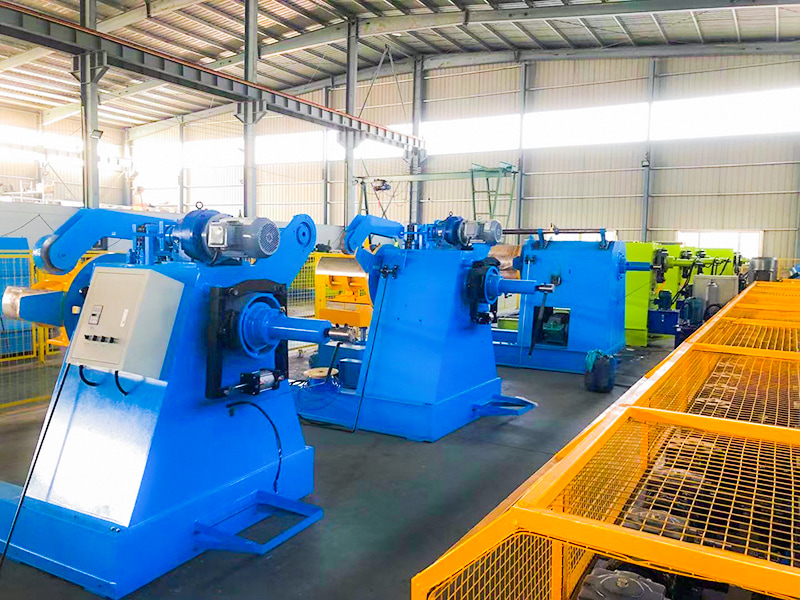

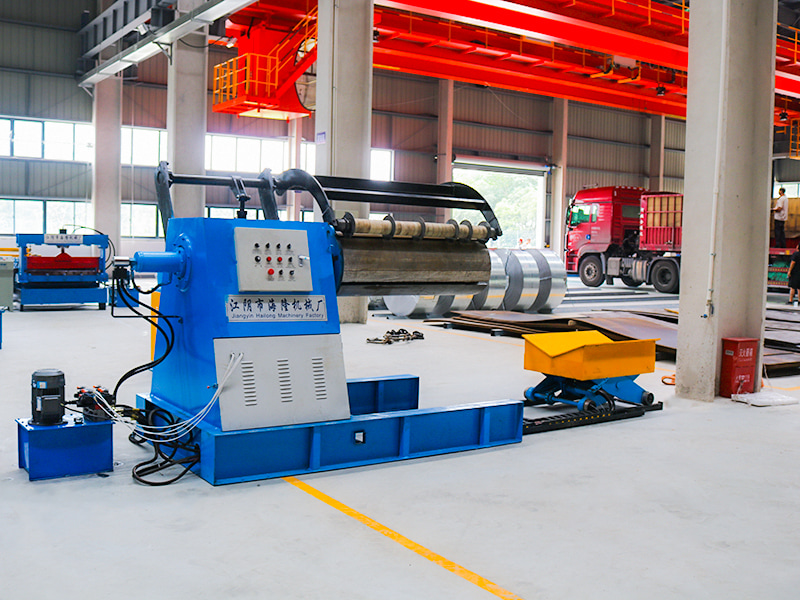

เครื่องคลายคอยล์ไฮดรอลิกแบบคอยล์เหล็กเป็นอุปกรณ์สำคัญที่ใช้ในสายการผลิตโลหะแผ่น (เช่น ไลน์ขึ้นรูปม้วน ไลน์ตัด ไลน์ตัดตามความยาว และไลน์ปั๊ม) เพื่อรองรับ ผ่อนคลาย และควบคุมคอยล์โลหะ (เหล็ก อลูมิเนียม ทองแดง ฯลฯ) คุณลักษณะหลักของมันคือการใช้ระบบไฮดรอลิกเป็นกำลังหลักและวิธีการควบคุม
Jiangyin Hailong Machinery Factory คือ Uncoilers ไฮดรอลิกคอยล์เหล็ก ซัพพลายเออร์ในประเทศจีน ด้วยความสัมพันธ์กับลูกค้ากว่า 1200 ราย เราบริการอุตสาหกรรมหลากหลายด้วยอุปกรณ์ขึ้นรูปม้วนตามสั่ง จัดหา Uncoilers ไฮดรอลิกคอยล์เหล็ก ขาย.
ส่วนประกอบหลัก:
เฟรม/ฐาน: รองรับทั้งยูนิต

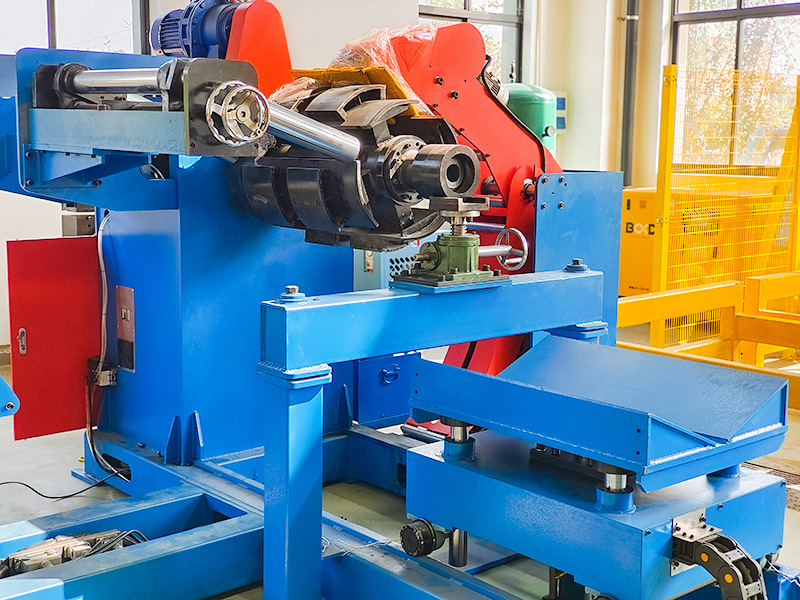

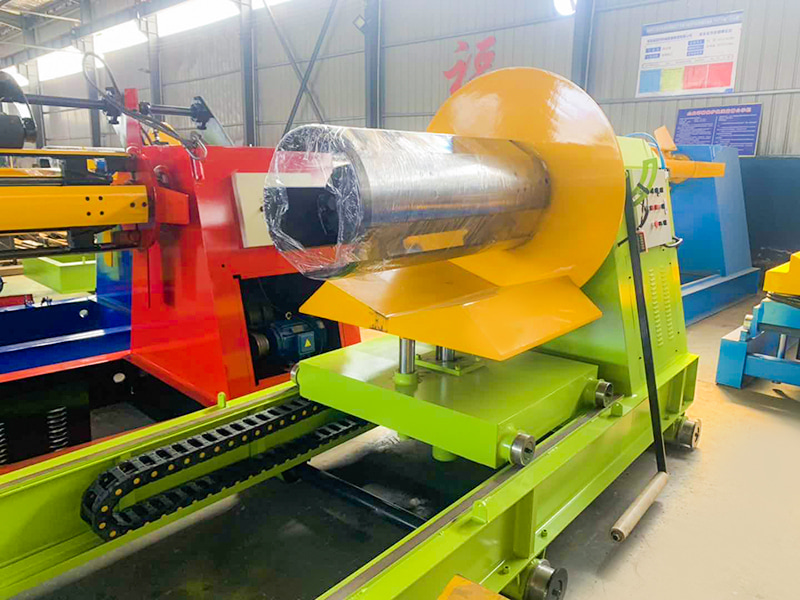

ม้วนขยายและหดตัวไฮดรอลิก: ส่วนประกอบหลักประกอบด้วยกระบอกไฮดรอลิกและกลไกการขยายและการหดตัว (แผ่นเซกเตอร์ ปลอกปิรามิด ฯลฯ )
แกนหมุนและแบริ่ง: รองรับการหมุนของคอยล์

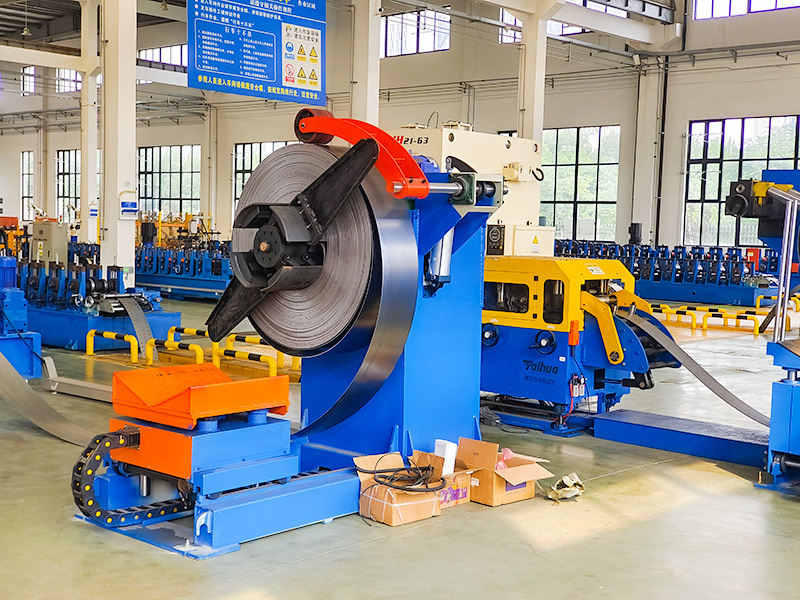

แขนกด (ลูกกลิ้งกด): ขับเคลื่อนด้วยกระบอกไฮดรอลิก แขนกดจะกดลงบนวงแหวนรอบนอกของคอยล์
แขนยก/รถเข็น: ให้การสนับสนุนเสริมสำหรับคอยล์
ระบบเบรก: โดยทั่วไปแล้ว ดิสก์เบรกไฮดรอลิกหรือมอเตอร์ไฮดรอลิกจะสร้างแรงตึงขณะคลายคอยล์
ระบบขับเคลื่อน: แกนหมุนอาจขับเคลื่อนด้วยมอเตอร์และตัวลดหรือโดยมอเตอร์ไฮดรอลิก
สถานีไฮดรอลิก: รวมถึงปั๊มไฮดรอลิก มอเตอร์ ถังน้ำมัน บล็อกวาล์วควบคุม (วาล์วทิศทาง วาล์วสัดส่วน/เซอร์โววาล์ว วาล์วแรงดัน วาล์วไหล ฯลฯ) ตัวทำความเย็น ตัวกรอง ฯลฯ
ระบบควบคุมไฟฟ้า: PLC, หน้าจอสัมผัส (HMI), เซ็นเซอร์ (พรอกซิมิตี้สวิตช์, ตัวเข้ารหัส ฯลฯ ) ฯลฯ ใช้เพื่อรับคำสั่ง ตรวจสอบสถานะ และควบคุมการทำงานของระบบไฮดรอลิกอย่างแม่นยำ
อุปกรณ์เสริม: เช่น Coil Centering Device (CPC) และตัวกั้นขอบ
ภาพรวมขั้นตอนการทำงาน:
การโหลดคอยล์: เครนหรือรถเข็นจะยกคอยล์ไว้บนแขนรองรับ/รถเข็นของ Uncoiler แขนรองรับถูกยกขึ้นหรือรถเข็นเคลื่อนที่เพื่อจัดแนวคอยล์ให้ตรงกับกึ่งกลางของรอก
การใส่และการตึงรอก: รอก (ในสถานะเส้นผ่านศูนย์กลางลดลง) จะถูกสอดเข้าไปในรูด้านในของคอยล์ ระบบไฮดรอลิกขับเคลื่อนรอกให้ขยายตัว รองรับผนังด้านในของคอยล์ได้อย่างแน่นหนา
แขนม้วน/การดึงกลับของรถเข็น: อุปกรณ์รองรับลดระดับลงหรือเคลื่อนที่
การกดแขนลง: กระบอกไฮดรอลิกจะขับเคลื่อนแขนกด (ลูกกลิ้งกด) ลง โดยกดที่ชั้นนอกสุดของคอยล์
การสร้างเกลียวและความตึง: ผู้ปฏิบัติงานหรือระบบอัตโนมัติจะดึงส่วนหัวของแถบผ่านอุปกรณ์ที่ตามมา (เช่น เครื่องหนีบผม) ระบบเบรกทำงานเพื่อสร้างความตึงในการคลี่คลายที่จำเป็น
การดำเนินการคลายเกลียว: สายการผลิตเริ่มต้นขึ้น และแกนหมุน (ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าหรือไฮดรอลิก) จะหมุนม้วนและขดลวดเพื่อคลายตัว แขนกดจะค่อยๆ ยกขึ้นเมื่อเส้นผ่านศูนย์กลางคอยล์ลดลง ในขณะที่ระบบเบรกจะให้แรงตึงอย่างต่อเนื่อง
การคายประจุ: เมื่อคอยล์หมด แขนกดจะยกขึ้น ม้วนจะบีบอัดด้วยระบบไฮดรอลิก และแขน/รถเข็นรองรับคอยล์จะเคลื่อนไปยังตำแหน่งรองรับเพื่อเอาแกนคอยล์เปล่าออก เพื่อเตรียมพร้อมสำหรับรอบถัดไป
| ประเภท | เอ็มทีซี-700 | เอ็มทีซี-800 | เอ็มทีซี-1000 | เอ็มทีซี-1300 | เอ็มทีซี-1600 |
| ความกว้างของวัสดุ (มม.) | 700 | 800 | 1000 | 1300 | 1600 |
| ความหนาของวัสดุ (มม.) | 3 | ||||
| เส้นผ่านศูนย์กลางภายใน (มม.) | φ450 ~ 530 | ||||
| เส้นผ่านศูนย์กลางภายนอก (มม.) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| น้ำหนัก (กก.) | 2500 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
| ความเร็ว (ม./นาที) | 15 | ||||
| กำลังขยายตัว | การขยายตัวของไฮดรอลิก | ||||
| น้ำหนักเครื่อง (กก.) | 2000 | 2100 | 2300 | 2500 | 3000 |
| เครื่องซี่ (มม.) | 1.7×1.3×1.4 | 1.8×1.4×1.4 | 2.0×1.5×1.6 | 2.5×1.8×1.8 | 3.0×2.0×2.0 |
| พลัง | AC 3Ph 380V (ปรับแต่งได้) | ||||
