เมื่อเปรียบเทียบกับเครื่องขึ้นรูปม้วนแผ่นหลังคาทั่วไป เครื่องขึ้นรูปม้วนตะเข็บแบบยืนมีขนาดตัวเครื่องที่เล็กกว่า แต่เครื่องมือการรีดมีความก้าวหน้ามากกว่า ประการแรก เครื่องขึ้นรูปม้วนตะเข็บแบบยืนสามารถผลิตแผงหลังคาโลหะจากเหล็กเคลือบสำเร็จรูป เหล็กชุบสังกะสี แผงสังกะสีอลูมิเนียม/สังกะสีอลูมิเนียม และแผงอลูมิเนียมเป็นครั้งคราว ในความเป็นจริง เครื่องขึ้นรูปม้วนตะเข็บแบบยืนผลิตตัวยึดแบบซ่อนหรือแผงหลังคาแบบยึดแบบปกปิด ซึ่งเป็นที่นิยมอย่างมากในตลาดสหรัฐอเมริกา ในตลาดจีน ลูกค้ามักจะพบเครื่องขึ้นรูปม้วนตะเข็บยืนแบบซ่อนซ่อมรุ่น 470 และ 820 และในตลาดอเมริกาเหนือ โดยเฉพาะอย่างยิ่งในตลาดเม็กซิโก ผู้คนมักเรียกเครื่องขึ้นรูปม้วนตะเข็บแบบยืน LR18 / KR18 หรือ LR24 / KR24 นอกจากนี้ เครื่องขึ้นรูปม้วนตะเข็บยืนที่ได้รับความนิยมมากที่สุดคือแผงหลังคาตะเข็บตะเข็บยืนแบบซ่อนข้อต่อ 610 ชิ้น

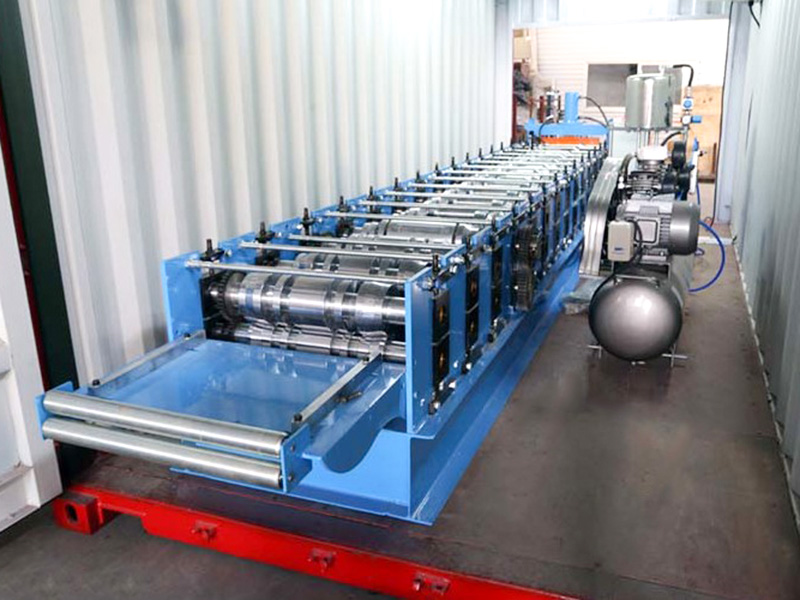

Jiangyin Hailong Machinery Factory คือ YX66-470 เครื่องขึ้นรูปม้วนตะเข็บแบบยืนเฉพาะสูง ซัพพลายเออร์ในประเทศจีน ด้วยความสัมพันธ์กับลูกค้ากว่า 1200 ราย เราบริการอุตสาหกรรมหลากหลายด้วยอุปกรณ์ขึ้นรูปม้วนตามสั่ง จัดหา YX66-470 เครื่องขึ้นรูปม้วนตะเข็บแบบยืนเฉพาะสูง ขาย.
โดยทั่วไปส่วนประกอบหลักจะประกอบด้วย:
Loader/คลายคอยเลอร์: โหลดและคลายขดลวดโลหะ
ตัวนำ/อุปกรณ์ยืดผม: ตรวจสอบให้แน่ใจว่าแถบเข้าสู่บริเวณที่ขึ้นรูปตรง

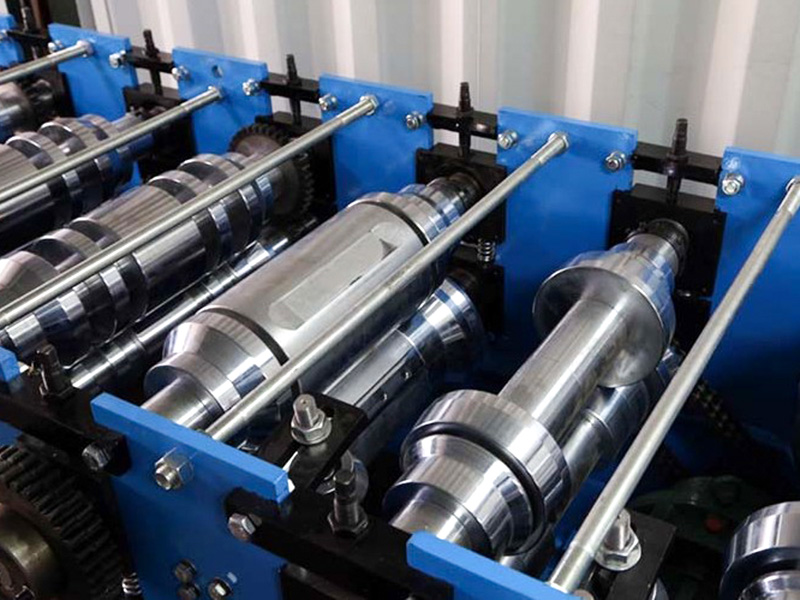

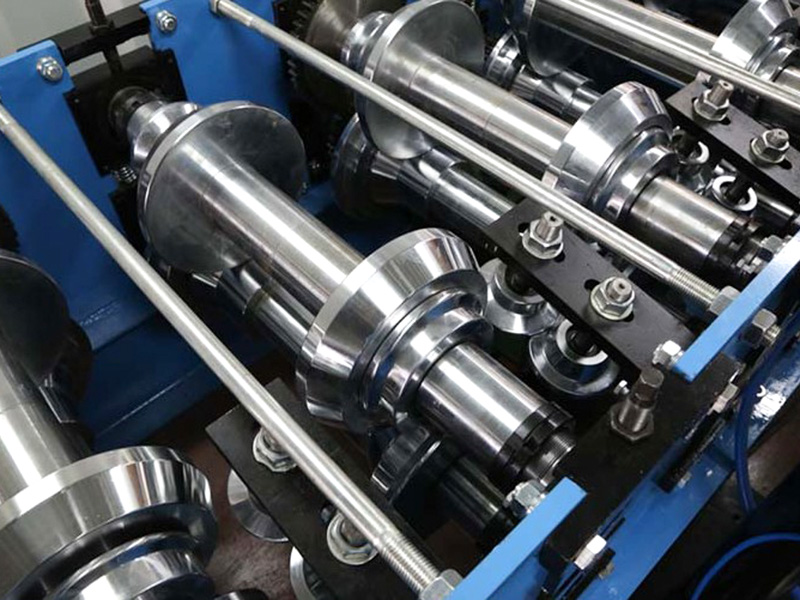

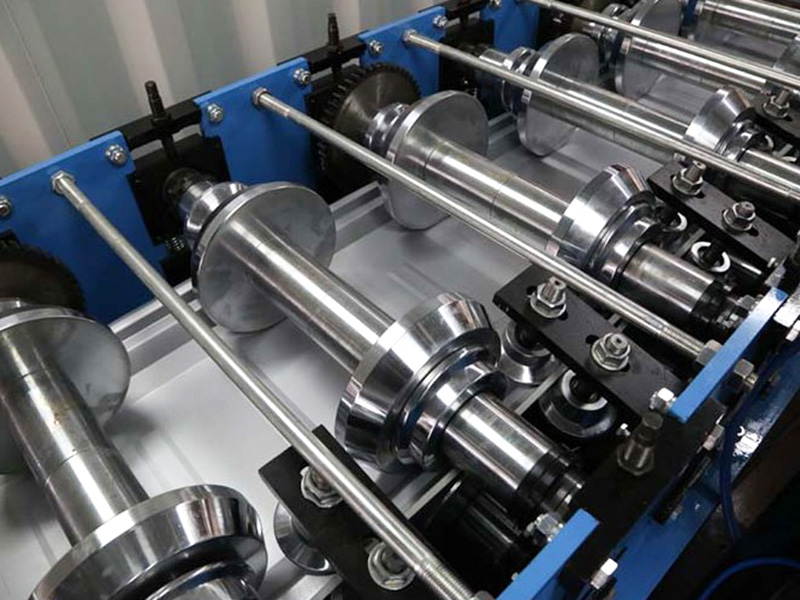

Multi-Stand Roll Forming Frame: ส่วนประกอบหลัก ซึ่งแต่ละเฟรมประกอบด้วยลูกกลิ้งขึ้นรูปบนและล่างตั้งแต่หนึ่งคู่ขึ้นไป มีหน้าที่ในการค่อยๆ ดัดโลหะ
หน่วยเจาะ: ปั๊มและขึ้นรูปไฮดรอลิกอัตโนมัติ สามารถกำหนดค่าแม่พิมพ์ที่แตกต่างกันเพื่อให้ตรงตามข้อกำหนดการปั๊มที่แตกต่างกัน

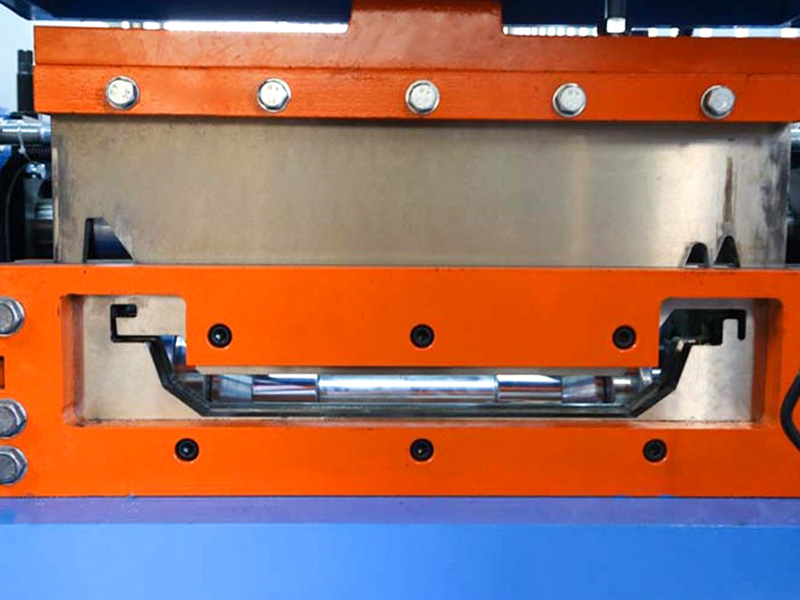

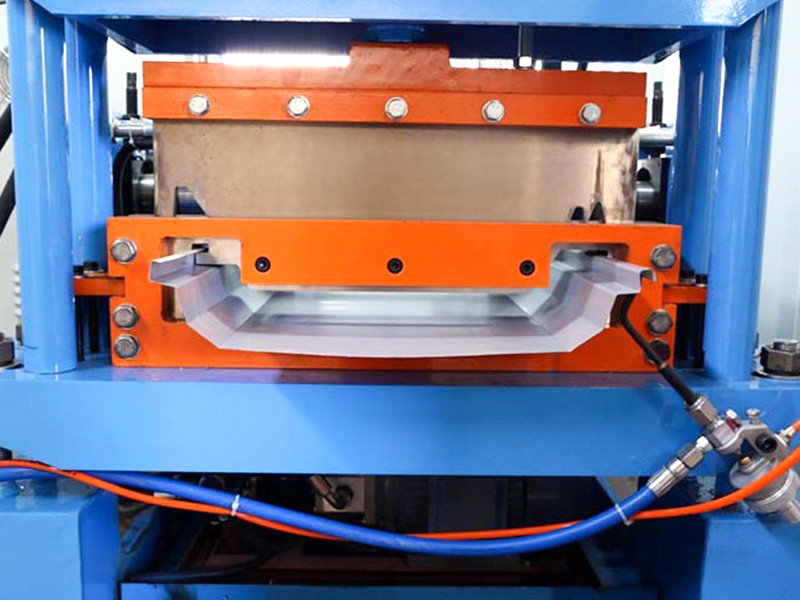

อุปกรณ์ตัด: โดยทั่วไปแล้ว เครื่องตัดแบบไฮดรอลิกหรือแบบหยุดเฉือน จะตัดวัสดุแผ่นอย่างแม่นยำตามความยาวที่ต้องการในขณะที่เคลื่อนที่ต่อไป
ระบบระบาย/ซ้อน: รวบรวมและวางแผ่นที่ขึ้นรูปและตัดแล้ว
ระบบควบคุม (PLC): ควบคุมความเร็วในการทำงาน ความยาวตัด และการนับของสายการผลิตทั้งหมด
คุณสมบัติหลักและการใช้งานของอุปกรณ์นี้:
มีความเฉพาะเจาะจงสูง: แม่พิมพ์ลูกกลิ้งได้รับการออกแบบตามข้อกำหนดรูปร่างหน้าตัดและขนาดที่แม่นยำของวัสดุแผ่นลูกฟูก YX36.5-780 เพื่อให้มั่นใจว่าพารามิเตอร์ผลิตภัณฑ์ขั้นสุดท้ายที่แม่นยำ เช่น ความสูงของลอน ระยะพิทช์ของลอน และความกว้างที่มีประสิทธิภาพ
การผลิตที่มีประสิทธิภาพ: สามารถดำเนินการต่อเนื่องได้ โดยทั่วไปความเร็วในการผลิตจะอยู่ระหว่าง 15-30 เมตรต่อนาทีหรือสูงกว่า ทำให้เหมาะสำหรับโครงการขนาดใหญ่
ความเข้ากันได้ของวัสดุ: ขดลวดที่ทำจากวัสดุหลากหลายชนิด (เหล็ก อะลูมิเนียม) และการเคลือบ (เคลือบ PVDF/โพลีเอสเตอร์/SMP เคลือบด้วยสังกะสี เคลือบสี ฯลฯ) สามารถดำเนินการได้ โดยมีความหนาโดยทั่วไปตั้งแต่ 0.4 มม. ถึง 1.0 มม. (ขึ้นอยู่กับความสามารถของอุปกรณ์)
การตัดที่แม่นยำ: ติดตั้งระบบตัดประสิทธิภาพสูง แต่ละแผ่นถูกตัดตามความยาวอย่างแม่นยำ
การควบคุมอัตโนมัติ: ระบบ PLC ช่วยให้สามารถตั้งค่าพารามิเตอร์ การตรวจสอบการทำงาน และการวินิจฉัยข้อผิดพลาด เพื่อให้มั่นใจว่าใช้งานได้ง่าย
| พารามิเตอร์ทางเทคนิค | ||
| รายการ | พารามิเตอร์ | หมายเหตุ |
| ฐานเครื่อง | เหล็กไอบีมมาตรฐานแห่งชาติฉบับที่ 45 | โครงสร้างการเชื่อมโดยรวม |
| วัสดุลูกกลิ้ง | เหล็กคุณภาพสูง 45# | การกลึงละเอียด ดับ เคลือบด้วยฮาร์ดโครม |
| เพลาหลัก | φ75，45# เหล็ก | การตัดเฉือนแบบละเอียด ดับแล้ว |
| การจัดตั้งกลุ่ม | 18 | |
| กำลังมอเตอร์หลัก | 7.5KW | |
| วิธีการขับ | โซ่ขับ | |
| โหมดตัดออก | เครื่องตัดไฮดรอลิก | กำลังมอเตอร์สถานีไฮดรอลิกคือ 4.0KW |
| ใบมีดตัด | Cr12MoV | ดับแล้ว HRC58-62 |
| Uncoiler | รับน้ำหนักได้ 5 ตัน พร้อมแท่นยก | กำลังมอเตอร์สถานีไฮดรอลิกคือ 2.2KW |
| ระบบควบคุม | บมจ.ซีเมนส์/ชไนเดอร์ | |
| ระบบไฮดรอลิก | แบรนด์เป่ยจินฮวด | |
| ความยาวรวมของสายการผลิต | ประมาณ 18 เมตร | |
| น้ำหนักอุปกรณ์ | ประมาณ 6 ตัน | |
| ความหนาของวัตถุดิบ | 0.4-0.8มม | Q235 คอยล์สังกะสี |
| ความเร็วในการผลิต | 12~15ม./นาที | |
