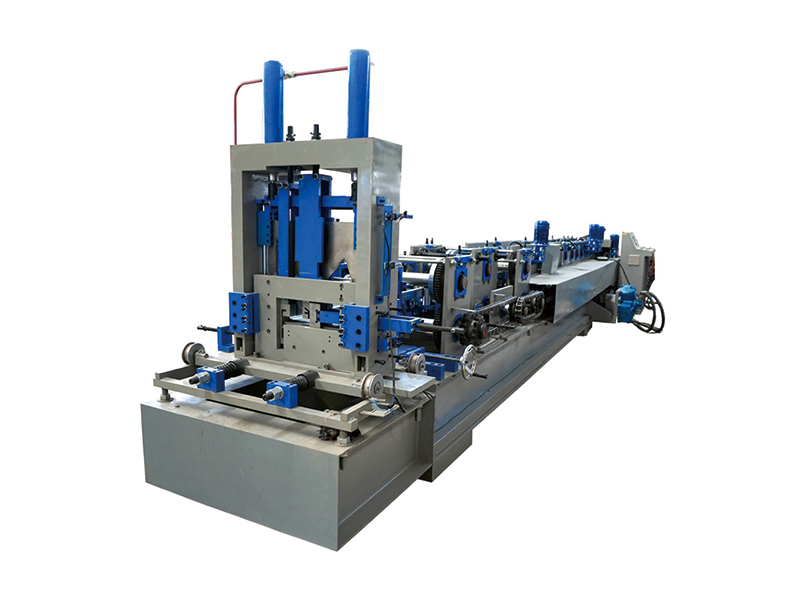

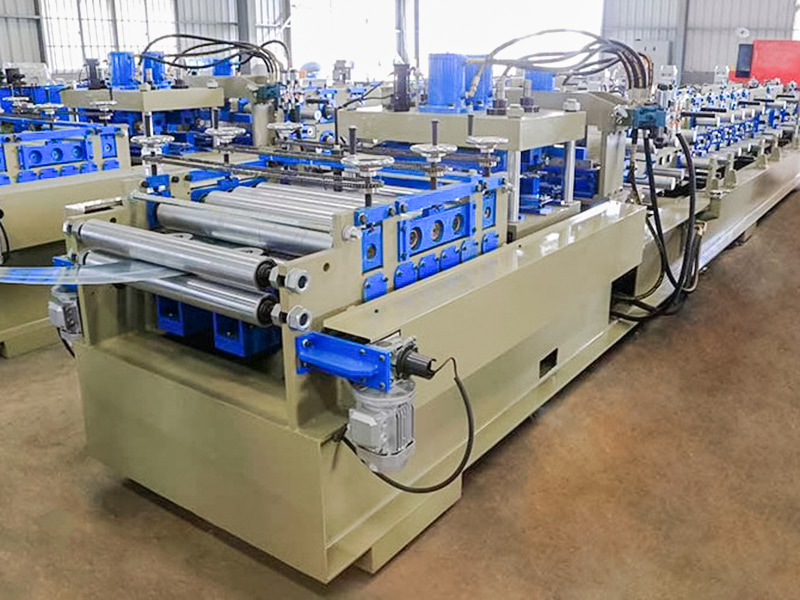

เครื่องขึ้นรูปม้วนแป CZ เป็นเครื่องจักรอุตสาหกรรมแบบอัตโนมัติขั้นสูง ได้รับการออกแบบมาเป็นพิเศษเพื่อการผลิตแปแบบ C/Z แบบต่อเนื่องที่มีประสิทธิภาพและต่อเนื่อง มีการใช้กันอย่างแพร่หลายในการก่อสร้างโครงสร้างเหล็ก โดยเฉพาะอย่างยิ่งในระบบหลังคาหรือผนังช่วงยาวที่ต้องการความสามารถในการรับน้ำหนักและความมั่นคงที่สูงขึ้น เครื่องขึ้นรูปม้วน CZ Purlin อัตโนมัติเต็มรูปแบบรุ่น 80-300 เป็นเครื่องจักรเฉพาะทางที่มีเทคโนโลยีขั้นสูงมากขึ้นและกระบวนการขึ้นรูปที่ซับซ้อนมากขึ้น ได้รับการออกแบบมาโดยเฉพาะสำหรับการผลิตแปคอมโพสิตหน้าตัด CZ ประสิทธิภาพสูง การใช้กระบวนการขึ้นลอนเย็นแบบอัตโนมัติขั้นสูง (อาจรวมกับเทคโนโลยีการเชื่อมแบบอินไลน์) จะแปรรูปเหล็กเส้นเป็นโปรไฟล์ CZ ต่างๆ อย่างต่อเนื่องโดยมีความสูงรวมตั้งแต่ 80 มม. ถึง 300 มม. ค่านิยมหลักอยู่ที่ความสามารถในการผลิตแปที่มีความแข็งแรงสูงและมีความมั่นคงสูงในปริมาณมากได้อย่างมีประสิทธิภาพ ซึ่งจำเป็นสำหรับการก่อสร้างช่วงยาวที่รับน้ำหนักมาก เป็นอุปกรณ์ชิ้นสำคัญในการผลิตโครงสร้างเหล็กระดับสูง อย่างไรก็ตาม ปัญหาทางเทคนิคและค่าใช้จ่ายโดยทั่วไปจะสูงกว่าเครื่องขึ้นรูปแปมาตราซีมาตรฐาน
Jiangyin Hailong Machinery Factory คือ เครื่องขึ้นรูปม้วน Purlin CZ ชนิด 80-300 ซัพพลายเออร์ในประเทศจีน ด้วยความสัมพันธ์กับลูกค้ากว่า 1200 ราย เราบริการอุตสาหกรรมหลากหลายด้วยอุปกรณ์ขึ้นรูปม้วนตามสั่ง จัดหา เครื่องขึ้นรูปม้วน Purlin CZ ชนิด 80-300 ขาย.
เช่นเดียวกับเครื่องจักรประเภท C ซึ่งหมายความว่าอุปกรณ์มีฟังก์ชันอัตโนมัติเต็มรูปแบบ:
การป้อนขดลวดอัตโนมัติ: ขดลวดเหล็กจะถูกคลาย ปรับระดับ และป้อนเข้าสู่เส้นการขึ้นรูปโดยอัตโนมัติ

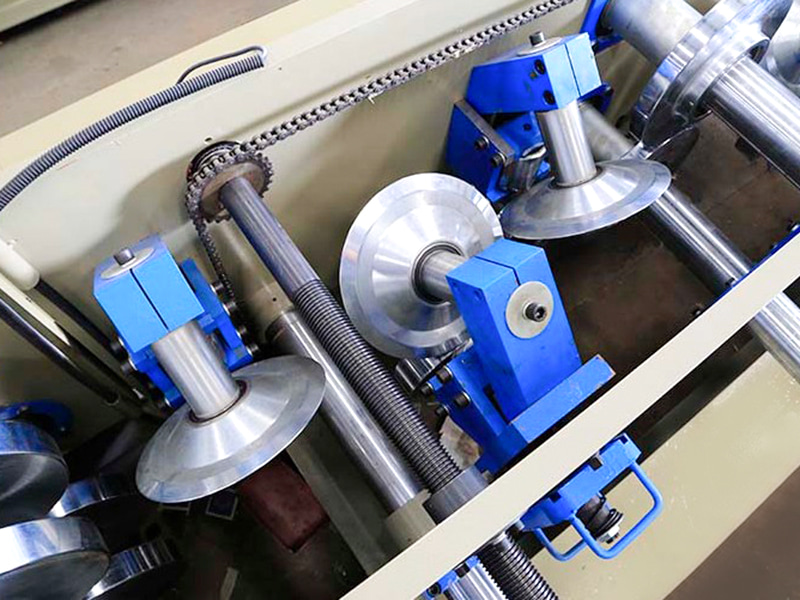

การขึ้นรูปม้วนอัตโนมัติ: การรีดที่แม่นยำหลายรอบควบคุมด้วยโปรแกรม

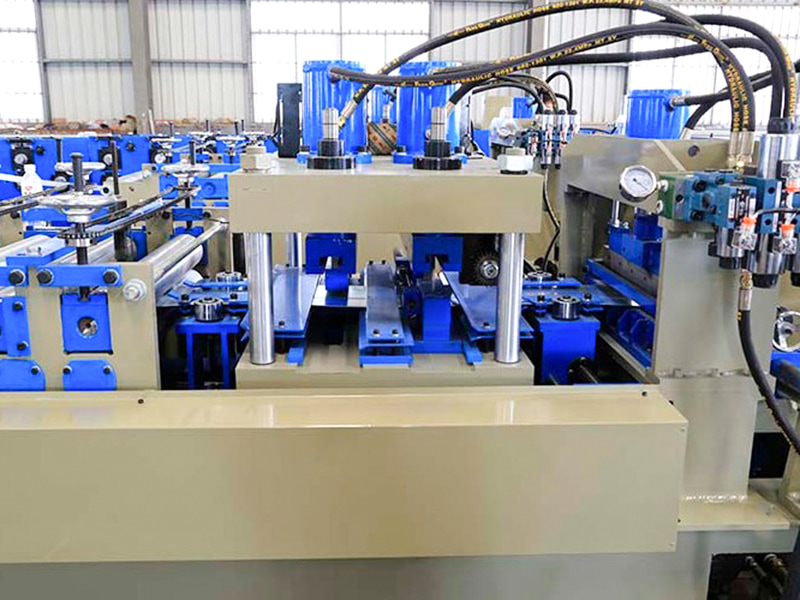

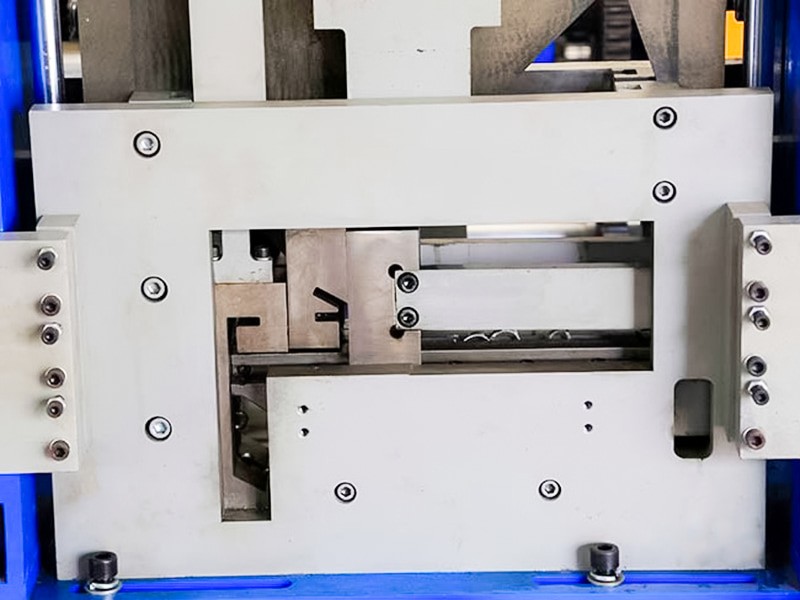

การตัดตามความยาวอัตโนมัติ: เลื่อยบินความเร็วสูงหรือกรรไกรไฮดรอลิกทำการตัดที่แม่นยำในการเคลื่อนไหวอย่างต่อเนื่อง ทำให้มั่นใจได้ว่าการผลิตจะไม่หยุดชะงัก
การคายประจุ/การวางซ้อนอัตโนมัติ: ผลิตภัณฑ์สำเร็จรูปจะถูกลำเลียง นับ และเรียงซ้อนอย่างเรียบร้อยโดยอัตโนมัติ

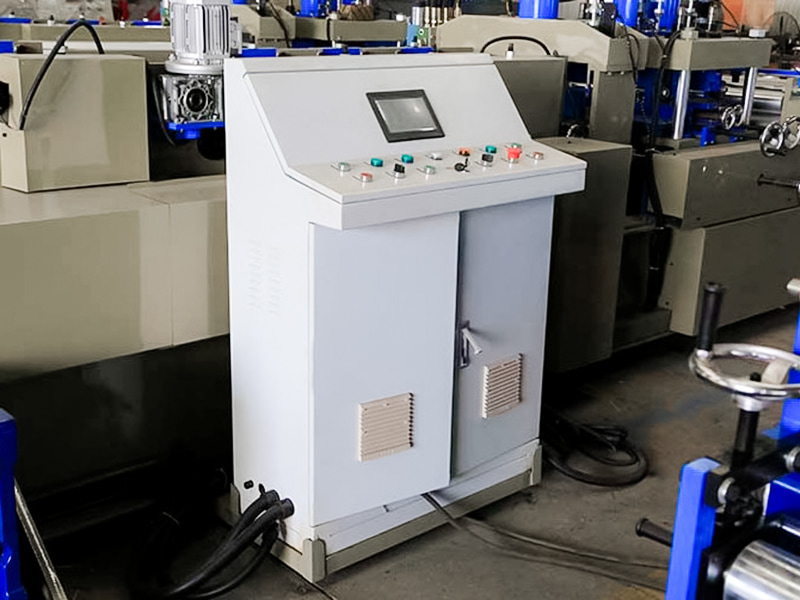

การควบคุมอัจฉริยะ PLC: พารามิเตอร์ (ข้อกำหนด ความยาว ปริมาณ ตำแหน่งรู ฯลฯ) ได้รับการตั้งค่าผ่านหน้าจอสัมผัส และระบบจะดำเนินการและตรวจสอบกระบวนการทั้งหมดโดยอัตโนมัติ
ข้อดี:

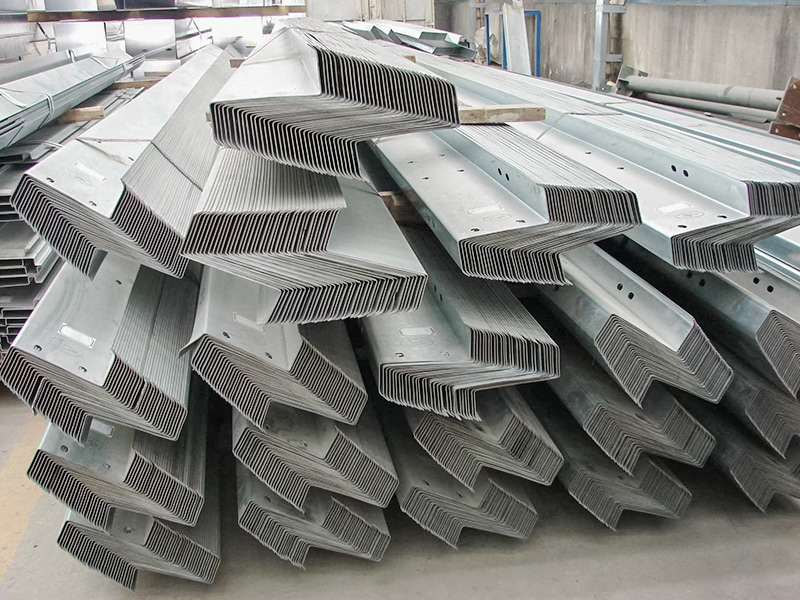

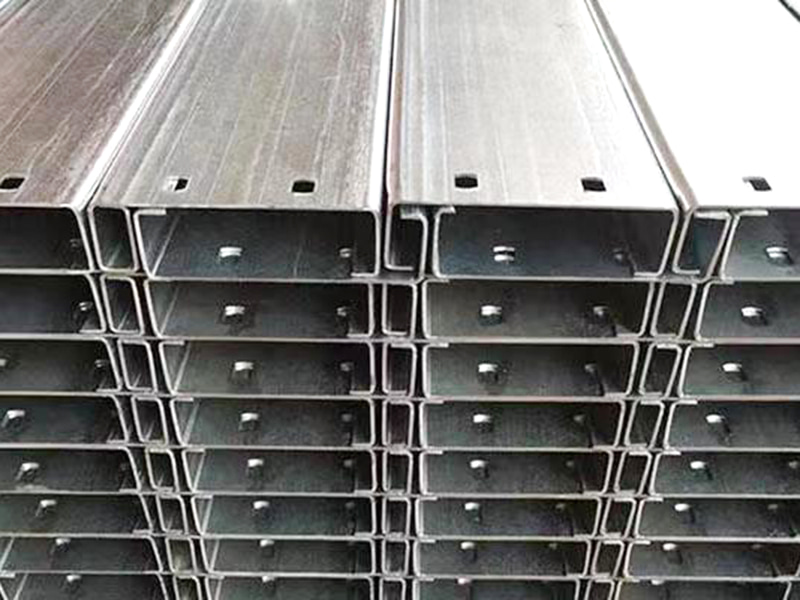

ประสิทธิภาพของโครงสร้างที่ยอดเยี่ยม: แป CZ ที่ผลิตขึ้นมีความแข็งแรงและความมั่นคงมากกว่าแปแบบ C ชนิดเดี่ยว
Long-Span Solution: องค์ประกอบสำคัญสำหรับการก่อสร้างระยะยาวที่คุ้มค่า
ประสิทธิภาพการผลิตสูง: การผลิตต่อเนื่องแบบอัตโนมัติเต็มรูปแบบตอบสนองความต้องการปริมาณมาก
ความแม่นยำและความสม่ำเสมอสูง: การควบคุม PLC ช่วยให้มั่นใจในความแม่นยำของมิติและคุณภาพที่สม่ำเสมอ

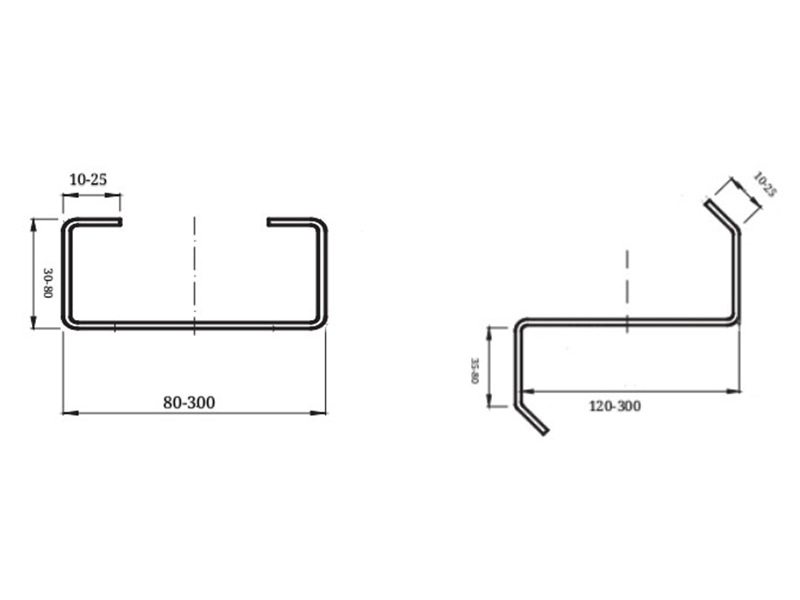

การใช้วัสดุสูง: การผลิตอย่างต่อเนื่องช่วยลดของเสีย ความยืดหยุ่น (เชิงสัมพันธ์): เครื่องจักรเครื่องเดียวสามารถผลิตแป CZ ที่มีข้อกำหนดเฉพาะที่แตกต่างกันภายในช่วงที่กำหนด (ความสูง 80-300 มม.) โดยการเปลี่ยนปลอกลูกกลิ้งและทำการปรับเปลี่ยน (หมายเหตุ: การเปลี่ยนแม่พิมพ์เป็นงานที่สำคัญ)
| พารามิเตอร์ทางเทคนิค | ||
| รายการ | พารามิเตอร์ | หมายเหตุ |
| ฐานเครื่อง | เหล็กไอบีมมาตรฐานแห่งชาติ ฉบับที่ 40 | โครงสร้างการเชื่อมโดยรวม |
| วัสดุลูกกลิ้ง | Cr12Mo1V1 | การชุบแข็งแบบสุญญากาศ |
| เพลาหลัก | φ90,40Cr | การชุบแข็งและการแบ่งเบาบรรเทา |
| การจัดตั้งกลุ่ม | 20 | |
| กำลังมอเตอร์หลัก | 25KW เชิญ | |
| กล่องเกียร์ขับเคลื่อนหลัก | K107 (กล่องเกียร์เฮลิคอล K107) | |
| วิธีการขับ | ไดรฟ์โซ่คู่ขนาด 1.2 นิ้ว | |
| โหมดตัดออก | เครื่องตัดไฮดรอลิก | กำลังมอเตอร์สถานีไฮดรอลิกคือ 11KW |
| โหมดการเจาะ | การเจาะแบบไฮดรอลิก | |
| คลายคอยเลอร์ | รับน้ำหนักได้ 5 ตัน พร้อมแท่นยก | กำลังมอเตอร์สถานีไฮดรอลิกคือ 2.2KW |
| ระบบควบคุม | บมจ.ซีเมนส์/ชไนเดอร์ | |
| ระบบไฮดรอลิก | แบรนด์เป่ยจินฮวด | |
| ความยาวรวมของสายการผลิต | ประมาณ 25 เมตร | |
| น้ำหนักอุปกรณ์ | ประมาณ 12 ตัน | |
| ความหนาของวัตถุดิบ | 3.0มม | Q235 คอยล์สังกะสี |
| ความกว้างของวัตถุดิบ | 175 มม.~480 มม | |
| ความเร็วในการผลิต | 25~30ม./นาที | |
