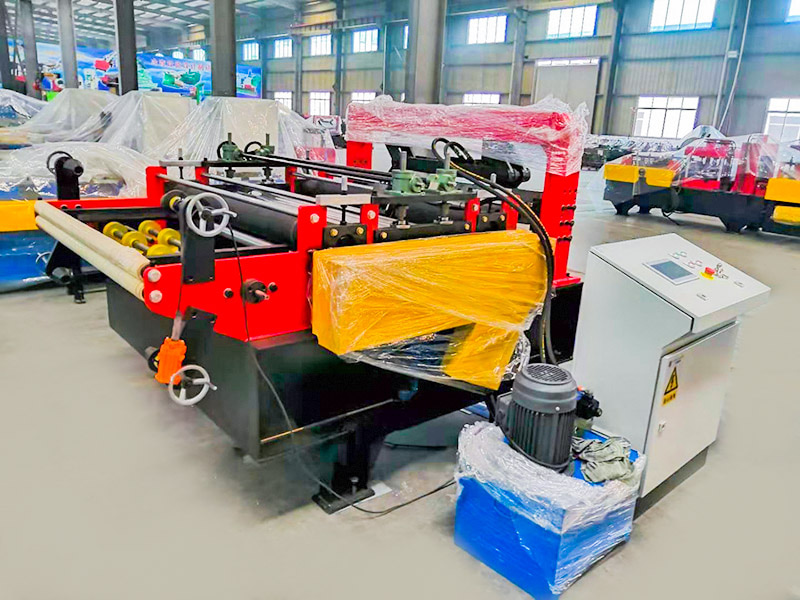

Simple Coil Flattening and Cutting Machine เป็นเครื่องจักรแบบทูอินวันราคาประหยัดสำหรับการประมวลผลแผ่นโลหะล่วงหน้า โดยมีโครงสร้างที่เรียบง่าย ฟังก์ชันพื้นฐาน และต้นทุนต่ำ โดยผสานรวมการม้วนให้แบนและการตัดตามความยาวให้เป็นสายการผลิตเดียวที่มีประสิทธิภาพ ช่วยให้สามารถประมวลผลได้อย่างต่อเนื่องตั้งแต่ม้วนไปจนถึงแผ่นเรียบ ออกแบบมาสำหรับการใช้งานขนาดเล็กที่มีงบประมาณต่ำ โดยตอบสนองความต้องการพื้นฐานของ "การคลายเกลียว การปรับระดับ และการตัดตามความยาว"
Jiangyin Hailong Machinery Factory คือ เครื่องม้วนและตัดขดลวดอย่างง่าย ซัพพลายเออร์ในประเทศจีน ด้วยความสัมพันธ์กับลูกค้ากว่า 1200 ราย เราบริการอุตสาหกรรมหลากหลายด้วยอุปกรณ์ขึ้นรูปม้วนตามสั่ง จัดหา เครื่องม้วนและตัดขดลวดอย่างง่าย ขาย.
ฟังก์ชั่นหลัก：
การคลายคอยล์ (Unwinding): รองรับและคลายคอยล์อย่างช้าๆ ช่วยลดความเครียดของคอยล์
การปรับระดับ (ยืดตรง): ลูกกลิ้งเชิงกลช่วยขจัดการเสียรูป เช่น ขอบหยัก การบิดเบี้ยว และโค้งงอ เพื่อคืนความเรียบ
การตัด (ตัดตามความยาว): ตัดแถบโลหะที่ป้อนอย่างต่อเนื่อง (แบน) ให้เป็นแผ่นเดียวตามความยาวที่กำหนดไว้ล่วงหน้า
คุณสมบัติของอุปกรณ์:
โครงสร้างที่เรียบง่าย: ไม่มีระบบอัตโนมัติที่ซับซ้อน การออกแบบกลไกที่กะทัดรัด และมีขนาดเล็ก (โดยทั่วไปมีความยาว 5-10 เมตร)
การดำเนินการแบบแมนนวลมีความสำคัญมากกว่า: การโหลดคอยล์แบบแมนนวล การปรับพารามิเตอร์ (เช่น แรงดันลูกกลิ้งปรับระดับ) และการรวบรวมแผ่นขึ้นอยู่กับประสบการณ์ของผู้ปฏิบัติงาน
ฟังก์ชั่นการทำงานได้รับการปรับปรุงให้ดีขึ้น: มุ่งเน้นไปที่การคลายตัวและการปรับระดับเพียงอย่างเดียว โดยขาดคุณสมบัติขั้นสูง เช่น การแก้ไขรางอัตโนมัติ การควบคุมความตึง และการตัดที่แม่นยำ
ต้นทุนต่ำ: ราคาประมาณ 1/5 ถึง 1/3 ของสายปรับระดับอัตโนมัติเต็มรูปแบบ (โดยทั่วไปคือหลายหมื่นหยวน)
การใช้พลังงานต่ำ: กำลังมอเตอร์ค่อนข้างต่ำ (โดยทั่วไปคือ 11kW ถึง 30kW) ทำให้เหมาะสำหรับโรงปฏิบัติงานขนาดเล็ก
โครงสร้างทั่วไป:

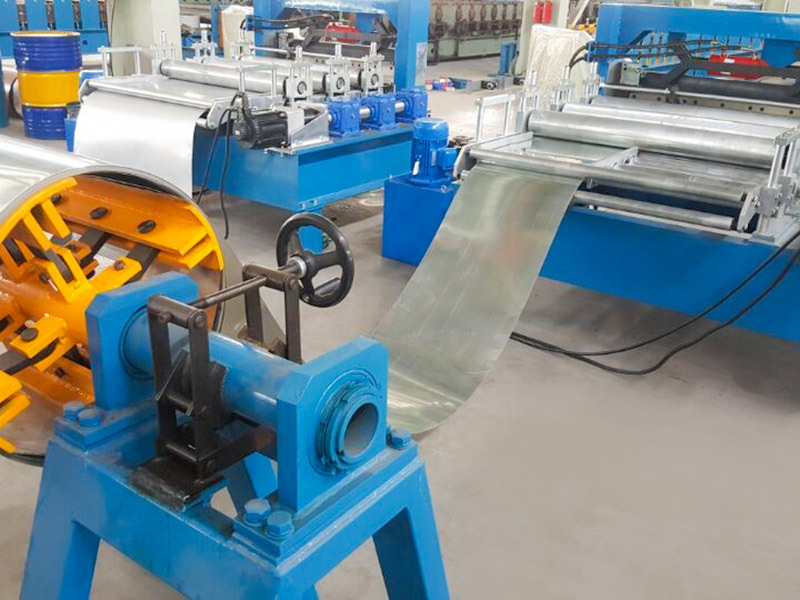

ขาตั้งคลายตัว: โครงสร้างรูปทรงกรวยหรือคานยื่นแบบเรียบง่ายพร้อมม้วนขยายและหดแบบแมนนวลเพื่อยึดขดลวดให้แน่น
แท่นป้อน: นำหัวแถบเข้าไปในเครื่องปรับระดับด้วยตนเอง

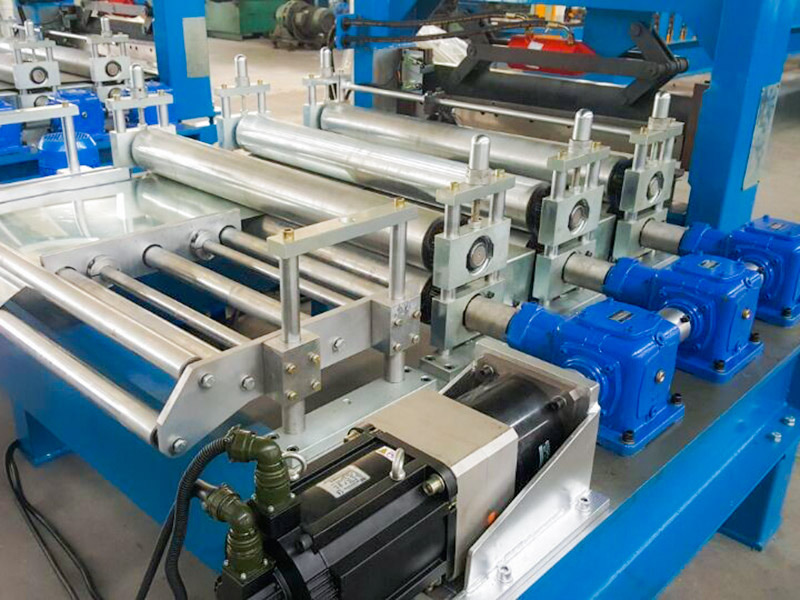

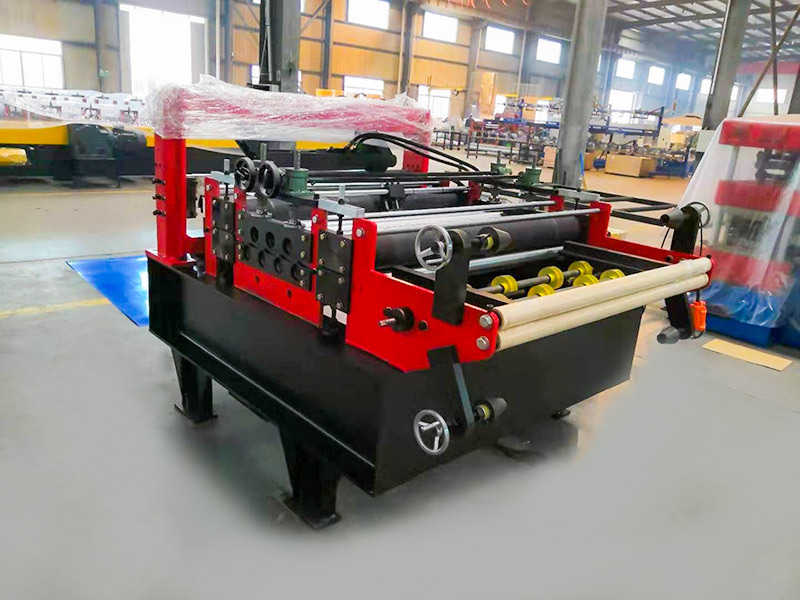

หน่วยปรับระดับ: หน่วยหลักประกอบด้วยลูกกลิ้งปรับระดับ 5 ถึง 9 ตัว (น้อยกว่ารุ่นขั้นสูง) แก้ไขการเสียรูปผ่านการดัดลูกกลิ้ง

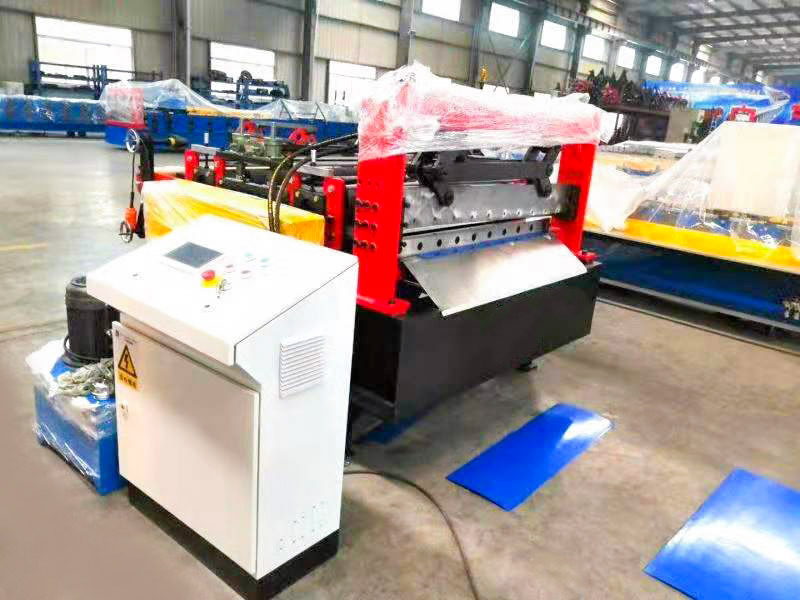

เครื่องตัด:
กรรไกรไฮดรอลิก: ต้นทุนต่ำและบำรุงรักษาง่าย เหมาะสำหรับความหนา ≤3มม. (ตัวเลือกหลัก)
กรรไกรตัดลม: ราคาไม่แพงอีกด้วย เหมาะสำหรับโลหะแผ่นที่มีขนาด ≤1.5 มม. เท่านั้น (มีแนวโน้มที่จะเสียรูปได้ง่าย)
Shearing Rack: รับแผ่นปรับระดับสำหรับการจัดการและซ้อนด้วยมือ
| ความต้องการพลังงาน | แรงดันไฟฟ้า | 380V/50Hz/3Ph (สามารถกำหนดเองได้) |
| กำลังมอเตอร์หลัก | 7.5KW | |
| พลังคัตเตอร์ | 5.5KW | |
| ความเร็วในการผลิต | 10-15ม./นาที | |
| ความหนาของโครงสร้าง | 18มม | |
| เส้นผ่านศูนย์กลางเพลา | 80มม | |
| ขับรถ | เกียร์ | |
| เอช สตีล | 400มม | |
| หน้าจอ | เอชเอ็มไอ | |
| ประเภทของการตัด | ชุดความยาวและหลังการตัด | |
| ระบบควบคุม | บมจ. ซีเมนส์ | |
| มิติการติดตั้ง (ขึ้นอยู่กับการออกแบบขั้นสุดท้าย) | 3.6ม.×1.5ม.×1.2ม | |
| น้ำหนักรวม (ประมาณ) | 3.0T | |
