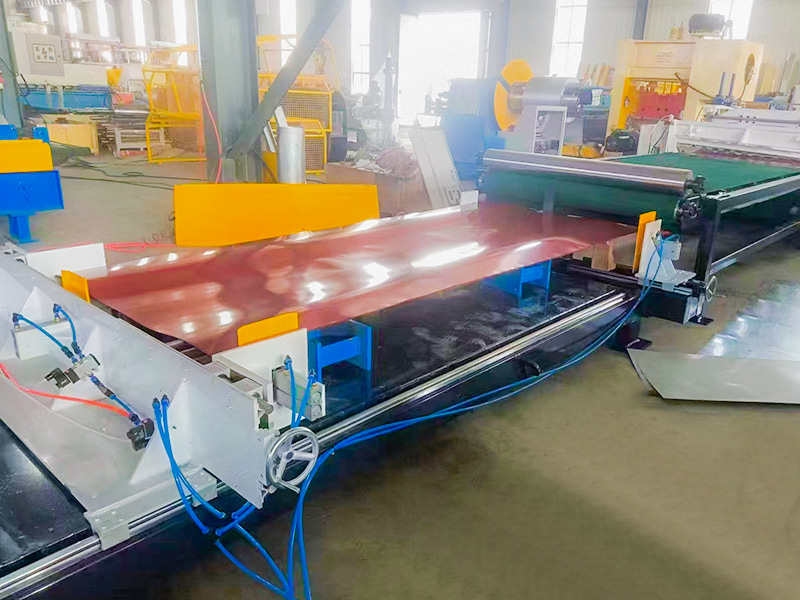

เส้นตัดความยาวเหล็กม้วน

ส่วนประกอบหลัก (กระบวนการตัดตามความยาวทั่วไป):

(1) กำลังโหลดอุปกรณ์ (อุปกรณ์กำลังโหลด):

เครื่องคลายคอยล์แบบไฮดรอลิก: บรรทุกคอยล์เหล็ก ขยายแกนคอยล์ด้วยระบบไฮดรอลิก และให้ความตึงขณะคลายคอยล์ เป็นจุดเริ่มต้นของทั้งเส้น

รถเข็นขนคอยล์ (อุปกรณ์เสริม): ช่วยในการโหลดคอยล์เหล็กหนักลงบนเครื่องคลายคอยล์ (มักใช้ในแนวปรับระดับที่มีความจุมากกว่า 3 ตัน)

(2) การป้อนวัสดุและการบำบัดเบื้องต้น:

แขนกด/ลูกกลิ้งกด: กดบนวงแหวนด้านนอกของคอยล์เพื่อป้องกันการคลายตัวและช่วยในการร้อยด้าย

เครื่องยืดผม/เครื่องป้อนคลี่คลาย (อุปกรณ์เสริม): ใช้เพื่อยืดหรืองอหัวขดลวดเพื่อให้เข้าเครื่องปรับระดับได้อย่างราบรื่น (โดยเฉพาะสำหรับแผ่นหนาหรือแผ่นที่มีความแข็งแรงสูง)

เครื่องเชื่อมแบบตัด (อุปกรณ์เสริม ใช้สำหรับการตัดตามยาวและแนวปรับระดับ): ในระหว่างการผลิตต่อเนื่อง หางของขดลวดก่อนหน้าจะถูกเชื่อมกับหัวของขดลวดถัดไป

(3) หน่วยปรับระดับ:

เครื่องปรับระดับหลายลูกกลิ้ง (เครื่องปรับระดับ): อุปกรณ์หลัก! โดยปกติจะประกอบด้วย 9 ลูกกลิ้ง 11 ลูกกลิ้ง 13 ลูกกลิ้ง 15 ลูกกลิ้ง 17 ลูกกลิ้ง 21 ลูกกลิ้ง ฯลฯ (ส่วนใหญ่เป็นเลขคี่) ลูกกลิ้งยืดผมบนและล่างที่เซ

หลักการทำงาน: ด้วยการตั้งค่าช่องว่างลูกกลิ้งที่ค่อยๆ ลดลง แผ่นจะต้องผ่านการดัดแบบย้อนกลับโดยมีแอมพลิจูดลดลงเพื่อขจัดความเครียดภายในและการเสียรูปดั้งเดิม และได้สถานะแบน

การปรับ: ความดันลูกกลิ้งด้านบนสามารถปรับได้ทั้งหมดหรือแยกกันเพื่อปรับให้เข้ากับวัสดุ ความหนา และข้อบกพร่องของรูปร่างแผ่นที่แตกต่างกัน

(4) กลไกการยึดเกาะ/การป้อน:

อุปกรณ์ลูกกลิ้งหนีบ: ให้การยึดเกาะที่มั่นคงหลังจากเครื่องปรับระดับเพื่อให้แน่ใจว่าแผ่นผ่านเครื่องปรับระดับและเครื่องตัดตามมาด้วยความเร็วสม่ำเสมอ

ระบบป้อนเซอร์โว (สายความแม่นยำสูง): ให้การป้อนความยาวคงที่ที่มีความแม่นยำสูง

(5) ระบบการวัดและควบคุมความยาว:

สเกลตัวเข้ารหัส/ตะแกรง: วัดความยาวที่เคลื่อนที่ของเพลตได้อย่างแม่นยำ

ระบบควบคุม PLC: รับสัญญาณการวัด ควบคุมการป้อนและการตัด และตัดความยาวคงที่ได้อย่างแม่นยำ

(6) หน่วยตัด:

แรงเฉือนแบบสวิงไฮดรอลิก/แรงเฉือนประตู (ที่ใช้กันทั่วไป): โครงสร้างค่อนข้างง่าย ต้นทุนต่ำ เหมาะสำหรับแผ่นขนาดกลางและบาง และสายการผลิตความเร็วปานกลางและต่ำ

แรงเฉือนหยุด/เฉือนแบบไฮดรอลิก (ตัวเลือกประสิทธิภาพสูง): แผ่นไม่หยุดระหว่างการตัด มีประสิทธิภาพการผลิตสูง เหมาะสำหรับสายการผลิตความเร็วปานกลางและสูง แรงเฉือนแบบนิวแมติกความเร็วสูง (เส้นความเร็วสูงแบบแผ่นบาง): เร็วมาก สัญญาณรบกวนต่ำ เหมาะสำหรับการผลิตแผ่นบางจำนวนมาก

(7) หน่วยลำเลียงและซ้อน:

การจ่ายลูกกลิ้ง/สายพานลำเลียง: เคลื่อนย้ายแผ่นที่ถูกตัดไปยังพื้นที่วางซ้อน

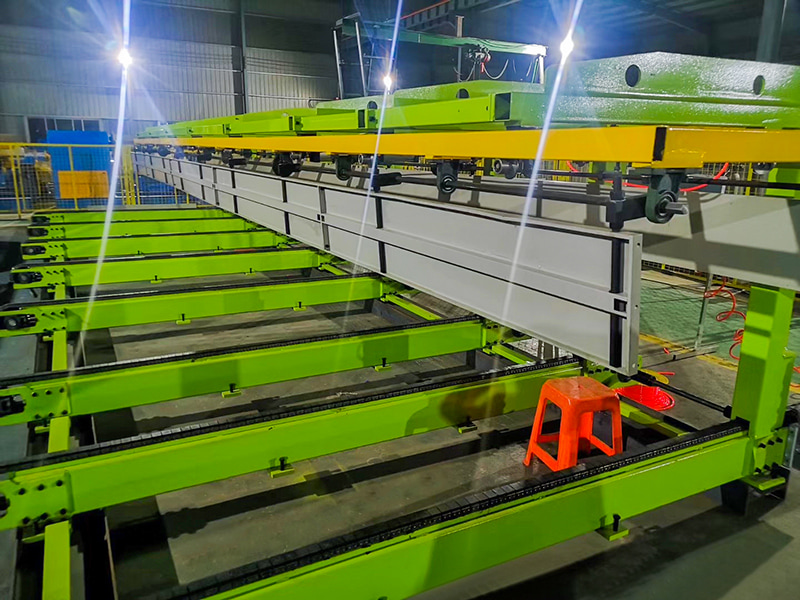

รถยก/แพลตฟอร์มซ้อน: อุปกรณ์หลัก! ซ้อนจานอย่างเรียบร้อยโดยอัตโนมัติ ประเภททั่วไป:

Magnetic layered stacker: ใช้แม่เหล็กไฟฟ้าในการดูดซับและปล่อยเพื่อให้เกิดการซ้อนเป็นชั้น มีความเรียบร้อยสูง เหมาะสำหรับโอกาสที่มีความต้องการสูง

Baffle/push-back stacker: โครงสร้างค่อนข้างเรียบง่าย ต้นทุนต่ำ

การซ้อนหุ่นยนต์ (สายการผลิตระดับสูง): มีความยืดหยุ่นและมีประสิทธิภาพ เหมาะสำหรับความต้องการในการซ้อนที่ซับซ้อน

อุปกรณ์จัดตำแหน่งวัสดุ: ช่วยให้มั่นใจถึงความเรียบร้อยของการซ้อน

(8) ระบบควบคุมไฟฟ้า:

PLC (Programmable Logic Controller): สมองของสายการผลิตทั้งหมด ประสานงานการทำงานของแต่ละอุปกรณ์ (การคลาย การปรับระดับ การป้อน การวัดความยาว การตัด การเรียงซ้อน)

HMI (อินเทอร์เฟซเครื่องจักรของมนุษย์/หน้าจอสัมผัส): ช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าพารามิเตอร์ (เช่น ความยาวตัด แรงตึง พารามิเตอร์การปรับระดับ และวิธีการซ้อน) ตรวจสอบสถานะการทำงาน และดูข้อมูลข้อผิดพลาด

อินเวอร์เตอร์/เซอร์โวไดรฟ์: ควบคุมความเร็วมอเตอร์

เซ็นเซอร์: ตรวจจับตำแหน่งแถบ ความเร็ว และการแก้ไขความเบี่ยงเบน
