สายการผลิตผนังรับแรงเฉือนต้านทานแผ่นดินไหว

ฟังก์ชั่นหลักและคุณสมบัติทางเทคนิค:

1) การขึ้นรูปส่วนคอมโพสิตแบบผสมผสาน

แผงผนังหลัก: แผ่นเหล็กความแข็งแรงสูง (Q550GJ/Q690) มีความหนา 2.0-8.0 มม. และความต้านทานแรงดึง ≥650 MPa

วัสดุทำให้แข็งแนวตั้ง: ดัดเย็นเป็นโครงรูปตัว T หรือรูปตัว U (ความสูง 80-200 มม.) เพื่อเพิ่มความต้านทานการโก่งงอของผนัง

แถบเฉือนแนวนอน: ลอนแนวขวางแบบม้วน (ความยาว 150-300 มม.) เพื่อเพิ่มการกระจายพลังงาน https://example.com/spsw-profile.png (แผนผัง: โครงสร้างคอมโพสิตผนังเฉือนแผ่นเหล็ก)

2) การออกแบบประสิทธิภาพแผ่นดินไหวให้เหมาะสม

เส้นแนวโค้ง "ลำแสงอ่อน ผนังแข็งแรง" ที่กำหนดไว้ล่วงหน้าบนลูกกลิ้งจะนำทางพลังงานแผ่นดินไหวในทิศทางที่ปล่อยออกมา (ตรงตามข้อกำหนดความต้านทานแผ่นดินไหวขนาด 8)

การปรับระยะห่างของตัวทำให้แข็งอย่างชาญฉลาด (300-600 มม.) ช่วยป้องกันความไม่มั่นคงของผนังที่อยู่นอกระนาบ

3) การผลิตดิจิทัลที่มีประสิทธิภาพ

ไดรฟ์ข้อมูล BIM โดยตรง: วิเคราะห์ข้อมูลโมเดลอาคารโดยตรงและปรับขนาดโปรไฟล์โดยอัตโนมัติ (ปรับให้เข้ากับความสูงของพื้นที่แตกต่างกัน)

การวางตำแหน่งด้วยวิชันซิสเต็มของเครื่องวัดความหนาของเลเซอร์แบบออนไลน์ช่วยให้มั่นใจได้ถึงความแม่นยำของตำแหน่งกลุ่มรูที่ ±0.3 มม. (ตรงตามข้อกำหนดสำหรับการเชื่อมต่อโบลต์ที่มีความแข็งแรงสูง)

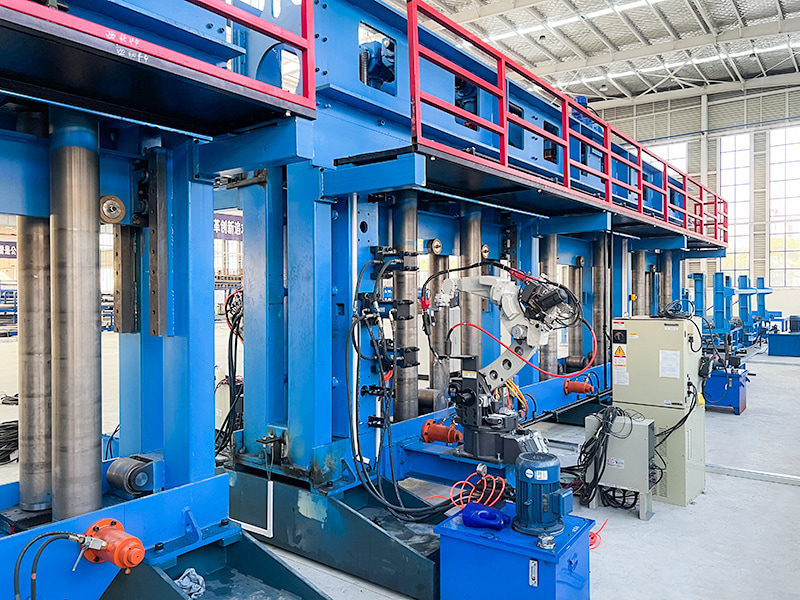

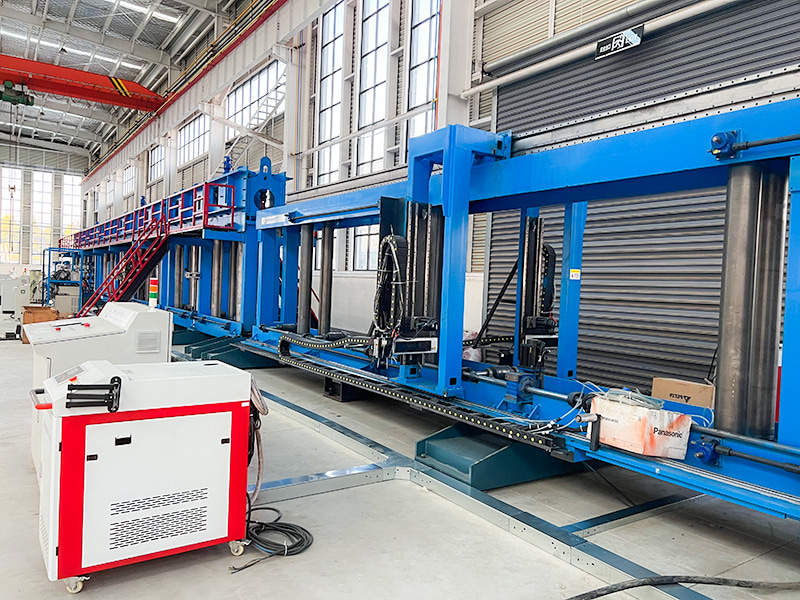

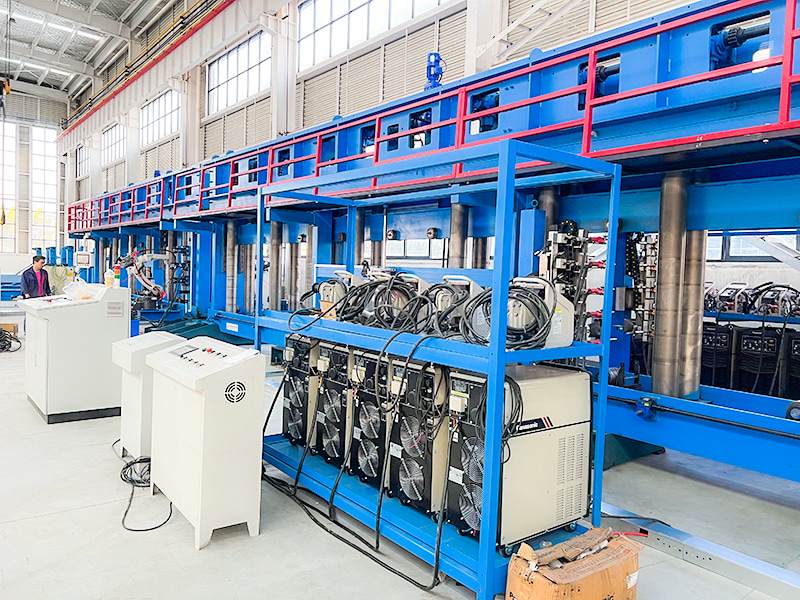

ส่วนประกอบของระบบอุปกรณ์หลัก:

เครื่องถอดรหัสสำหรับงานหนัก: แบริ่งขยายแบบไฮดรอลิกสามารถบรรทุกขดลวดเหล็กได้ 20-30 ตัน (กว้าง 1.0-1.5 ม.) พร้อมระบบควบคุมแรงตึงแบบเซอร์โวเพื่อป้องกันการเสียรูป

เครื่องปรับระดับแรงดันสูงแบบ 9 ลูกกลิ้ง: ขจัดความเครียดภายในแผ่นหนา 12 มม. ทำให้ได้ความตรงที่ ≤1 มม./ตร.ม. (การปรับเทียบด้วยเลเซอร์)

หน่วยเจาะที่มีความแม่นยำสูง: เครื่องเจาะไฮดรอลิก 2,000 ตัน: เจาะรูโบลต์และรูเจาะท่อไปพร้อมกัน รองรับการเจาะแผ่นหนา 50 มม.

เครื่องขึ้นรูปการทำให้แข็ง: ลูกกลิ้งคาร์ไบด์ 24-32 ชุด (ความแข็ง HRC62), การกดซี่โครงรูปตัว T / U ทีละขั้นตอน (ความทนทานต่อความลึก ± 0.2 มม.)

เครื่องตัดลอนแบบเฉือน: การแปลงความถี่เซอร์โวสร้างลอนแนวนอนที่มีความยาวคลื่นที่ปรับได้ (150/200/300 มม.) และอัตราส่วนความลึกของคลื่น 1:8 ถึง 1:10

การดัดแบบล็อคขอบ: เครื่องดัดไฮดรอลิกซิงโครนัสสี่สูบสร้างข้อต่อผนัง (มุมดัด 90° ±0.5°)

การตัดพลาสมาแบบความยาวคงที่: การตัดพลาสมาใต้น้ำ (ความหนา ≤ 12 มม.) มุมตัด ≤ 3° ไม่มีการเสียรูปจากความร้อน

การตรวจสอบคุณภาพการสแกน 3 มิติ: การสแกนด้วยเลเซอร์จะเปรียบเทียบโมเดล BIM เพื่อสร้างแผนที่รูปร่างส่วนเบี่ยงเบนเต็มรูปแบบ (ความแม่นยำ 0.1 มม.)

ระบบควบคุมคู่แบบดิจิตอล: การทำแผนที่สถานะอุปกรณ์ทางกายภาพแบบเรียลไทม์ คาดการณ์การสึกหรอของลูกกลิ้ง และชดเชยโดยอัตโนมัติ

มูลค่าการใช้งานทางอุตสาหกรรม:

อาคารสูงพิเศษ: น้ำหนักลดลง 60% เพิ่มความเร็วในการก่อสร้างหลัก 3 เท่า (กรณีการใช้งาน Shanghai Tower)

การต้านทานแผ่นดินไหวทางอุตสาหกรรม: ความแข็งด้านข้างของโรงไฟฟ้าเคมีและนิวเคลียร์เพิ่มขึ้น 200% เป็นไปตามสภาวะแผ่นดินไหว SL-2

การเปลี่ยนแปลงสีเขียว: ลดคาร์บอนได้ 1.2 ตันต่อตารางเมตร และได้รับคะแนนรับรอง LEED
