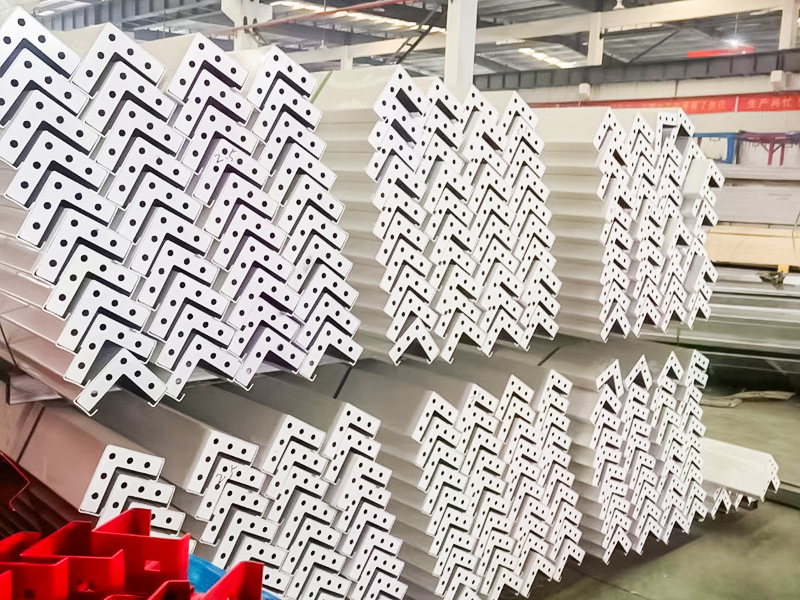

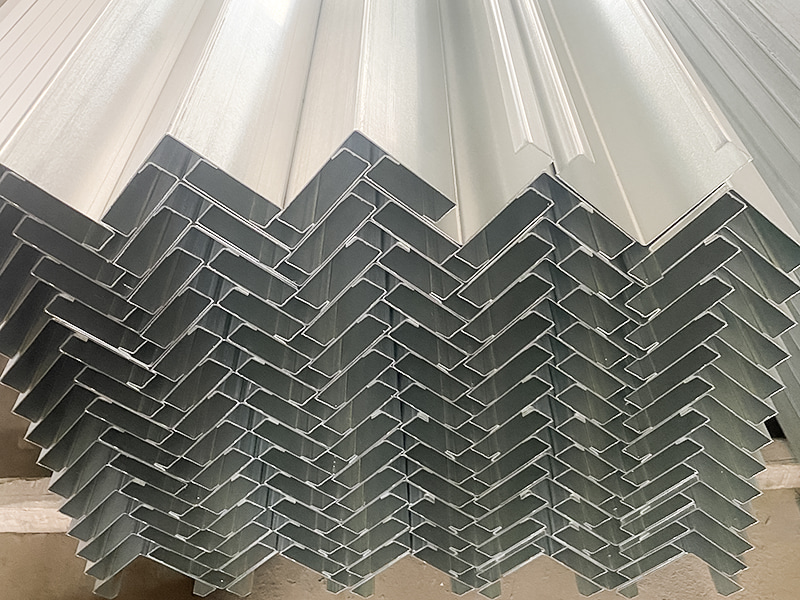

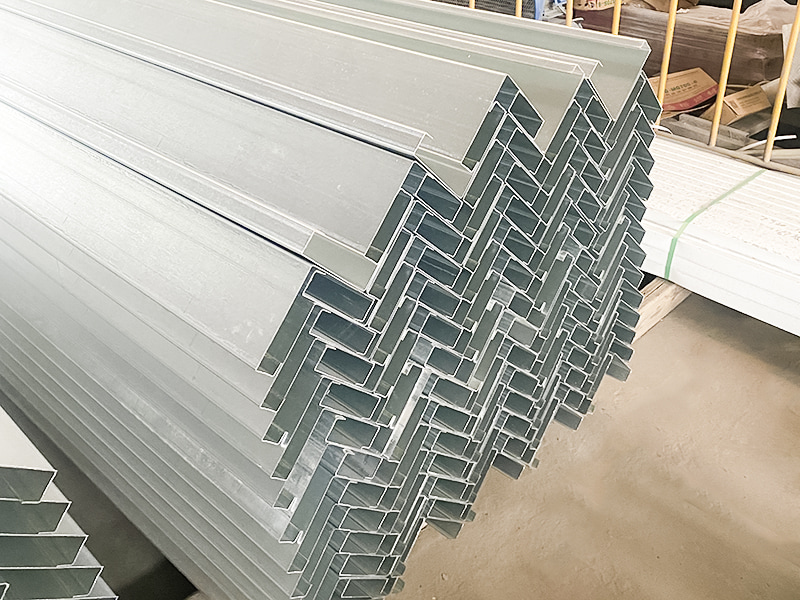

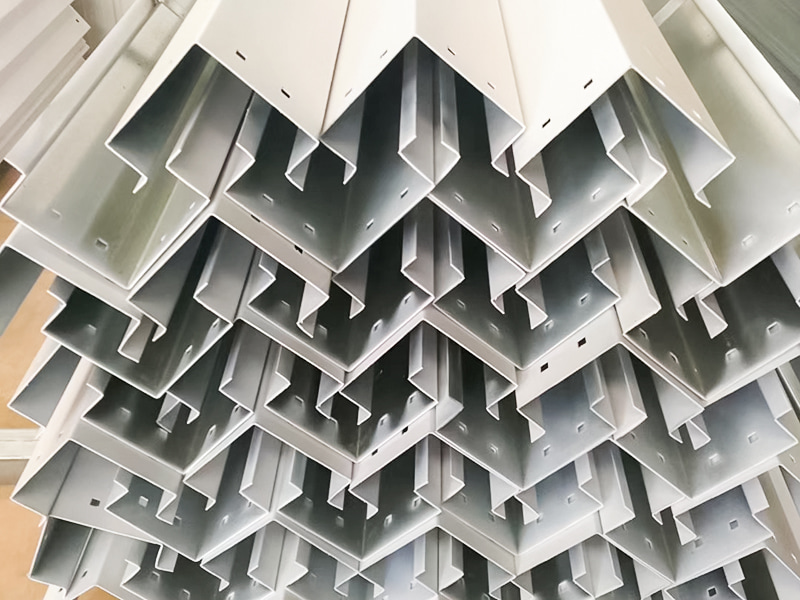

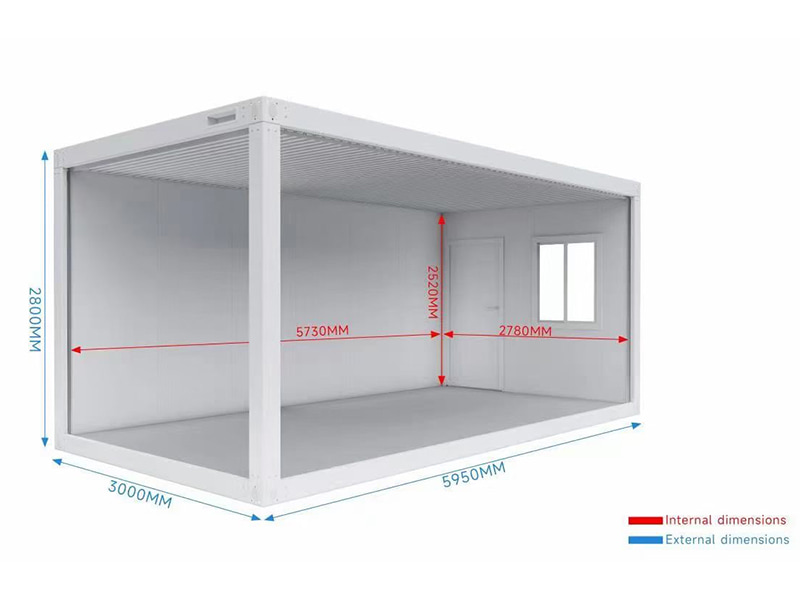

บ้านคอนเทนเนอร์ที่ถอดออกได้: หมายถึงคอนเทนเนอร์พิเศษหรือหน่วยอาคารแบบแยกส่วน โดดเด่นด้วยความสามารถในการประกอบ ถอดประกอบ พับ หรือซ้อนได้อย่างรวดเร็ว ซึ่งช่วยปรับปรุงประสิทธิภาพการขนส่งและความเร็วในการก่อสร้างได้อย่างมาก มีการใช้กันอย่างแพร่หลายในที่อยู่อาศัยชั่วคราวในสถานที่ก่อสร้าง สำนักงานเคลื่อนที่ ที่พักฉุกเฉิน โรงแรม/อพาร์ตเมนต์แบบโมดูลาร์ กล่องอุปกรณ์ และสาขาอื่นๆ โครงสร้างเฟรมของบ้านคอนเทนเนอร์นี้ต้องใช้คอลัมน์ที่มีรูปร่างเฉพาะจำนวนมากเป็นส่วนประกอบหลักในการรับน้ำหนัก เครื่องขึ้นรูปม้วนคอลัมน์บ้านคอนเทนเนอร์ที่ถอดออกได้เป็นสายการผลิตอัตโนมัติสูง ใช้เทคโนโลยีการขึ้นรูปรีดเย็นเพื่อม้วนและโค้งงอแถบเหล็ก (เหล็กม้วน) อย่างต่อเนื่อง มีประสิทธิภาพ และแม่นยำ ลงในคอลัมน์ที่มีรูปร่างและความยาวเฉพาะที่จำเป็นสำหรับโครงบ้านคอนเทนเนอร์แบบถอดได้ ใช้เป็นพิเศษเพื่อการผลิตคอลัมน์ที่มีประสิทธิภาพและต่อเนื่องซึ่งใช้ในบ้านคอนเทนเนอร์แบบถอดได้ (หรือที่เรียกว่าบ้านคอนเทนเนอร์แบบประกอบอย่างรวดเร็ว บ้านคอนเทนเนอร์แบบแยกส่วน ฯลฯ)
Jiangyin Hailong Machinery Factory คือ เครื่องขึ้นรูปม้วนคอลัมน์บ้านคอนเทนเนอร์ที่ถอดออกได้ ซัพพลายเออร์ในประเทศจีน ด้วยความสัมพันธ์กับลูกค้ากว่า 1200 ราย เราบริการอุตสาหกรรมหลากหลายด้วยอุปกรณ์ขึ้นรูปม้วนตามสั่ง จัดหา เครื่องขึ้นรูปม้วนคอลัมน์บ้านคอนเทนเนอร์ที่ถอดออกได้ ขาย.
ส่วนประกอบหลัก:
คลายคอยเลอร์: โหลดและคลายขดลวดโลหะได้อย่างราบรื่น (โดยปกติจะเป็นเหล็กม้วน เช่น เหล็กชุบสังกะสี เหล็กผุกร่อน ฯลฯ)
ตัวปรับระดับ: ขจัดความเครียดภายใน การโค้งงอของคลื่น และข้อบกพร่องอื่นๆ ที่เกิดจากขดลวดในระหว่างกระบวนการขดเพื่อให้แน่ใจว่าวัสดุที่เข้าสู่เครื่องขึ้นรูปเรียบ
กลไกการป้อน: ป้อนแถบที่แบนลงในหน่วยการขึ้นรูปอย่างแม่นยำ

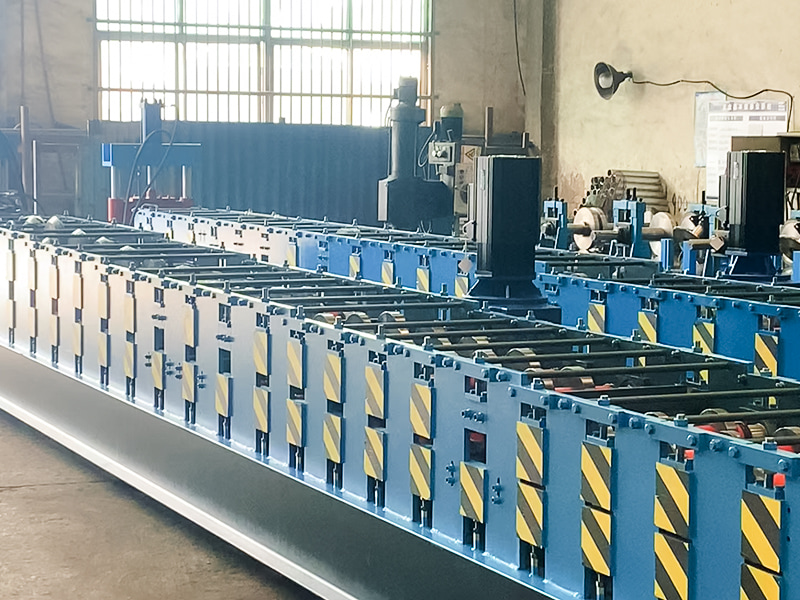

หน่วยหลักในการขึ้นรูปม้วน: แกนหลักของอุปกรณ์ ประกอบด้วยชั้นวางลูกกลิ้งขึ้นรูปที่ออกแบบมาอย่างแม่นยำหลายชุด (ทางผ่าน) ลูกกลิ้งแต่ละชุดทำการดัดงอแบบก้าวหน้าบนแถบ จำนวนและการออกแบบลูกกลิ้งได้รับการกำหนดเป้าหมายอย่างสมบูรณ์ที่รูปร่างหน้าตัดเฉพาะของคอลัมน์เป้าหมาย
ระบบนำทาง: ตรวจสอบให้แน่ใจว่าแถบทำงานได้อย่างราบรื่นและไม่เบี่ยงเบนระหว่างกระบวนการขึ้นรูป
ระบบการตัด: เมื่อโปรไฟล์ต่อเนื่องถึงความยาวที่กำหนดไว้ล่วงหน้าหลังจากการขึ้นรูป การตัดจะถูกตัดอย่างแม่นยำ (โดยทั่วไปคือการเจาะแบบไฮดรอลิก เลื่อยบิน หรือการตัดแบบเซอร์โวติดตาม) นี่เป็นขั้นตอนสำคัญในการสร้างคอลัมน์เดียว
ชั้นวางจ่าย/รับ: รวบรวมหรือลำเลียงคอลัมน์ที่เสร็จแล้วหลังจากการตัด
ระบบควบคุม: ระบบควบคุม PLC หรือ CNC ควบคุมความเร็ว การป้อน ความยาวในการตัด ตรวจสอบสถานะการทำงาน ฯลฯ ของสายการผลิตทั้งหมดเพื่อให้เกิดการผลิตแบบอัตโนมัติ
อุปกรณ์เสริมเพิ่มเติม: ตามข้อกำหนดของการออกแบบคอลัมน์ อาจรวมเข้ากับ:
เครื่องเจาะแบบออนไลน์: ในระหว่างหรือหลังกระบวนการขึ้นรูป รูเชื่อมต่อ รูลวด ฯลฯ จะถูกเจาะโดยตรงบนคอลัมน์
เครื่องเชื่อมแบบออนไลน์: สำหรับคอลัมน์ที่ต้องการสร้างหน้าตัดแบบปิด (เช่น ท่อสี่เหลี่ยม) การเชื่อมด้วยความถี่สูงหรือการเชื่อมแบบม้วนจะดำเนินการเมื่อสิ้นสุดการขึ้นรูป
ระบบซ้อน/บรรจุอัตโนมัติ: การเรียงลำดับและบรรจุคอลัมน์สำเร็จรูปอัตโนมัติ
ค่านิยมหลัก:
ประสิทธิภาพสูง: การผลิตอย่างต่อเนื่อง ความเร็วจะสูงกว่าการปั๊มหรือการเชื่อมแบบชิ้นเดียวมาก
คุณภาพสูง: ความแม่นยำในการขึ้นรูปสูง ความสม่ำเสมอของขนาดที่ดี และการใช้ความแข็งแรงของวัสดุอย่างเต็มที่
ต้นทุนต่ำ: อัตราการใช้วัสดุสูง ระบบอัตโนมัติในระดับสูงช่วยลดต้นทุนค่าแรง
ความยืดหยุ่น: ด้วยการเปลี่ยนแม่พิมพ์ลูกกลิ้ง จึงสามารถผลิตคอลัมน์ที่มีรูปร่างหน้าตัดต่างกันได้ (จำเป็นต้องเปลี่ยนลูกกลิ้ง)
ตอบสนองความต้องการของอุตสาหกรรมบ้านคอนเทนเนอร์แบบถอดได้: สามารถจัดหาชิ้นส่วนโครงสร้างสำคัญที่จำเป็นสำหรับการก่อสร้างบ้านคอนเทนเนอร์แบบถอดได้ในปริมาณมากและมีเสถียรภาพ สนับสนุนการพัฒนาอย่างรวดเร็วของอุตสาหกรรมบ้านคอนเทนเนอร์แบบถอดได้ทั้งหมด
| พารามิเตอร์ทางเทคนิค | ||
| รายการ | พารามิเตอร์ | หมายเหตุ |
| ฐานเครื่อง | เหล็กไอบีมมาตรฐานแห่งชาติ ฉบับที่ 50 | โครงสร้างการเชื่อมโดยรวม |
| วัสดุลูกกลิ้ง | Gr15SiMn | การชุบแข็งแบบสุญญากาศ |
| เพลาหลัก | φ90,40Cr | การชุบแข็งและการแบ่งเบาบรรเทา |
| การจัดตั้งกลุ่ม | 25 | |
| กำลังมอเตอร์หลัก | 30KW | |
| กล่องเกียร์ขับเคลื่อนหลัก | K127 (กล่องเกียร์เฮลิคอล K127) | |
| วิธีการขับ | ไดรฟ์โซ่คู่ขนาด 1.5 นิ้ว | |
| โหมดตัดออก | เครื่องตัดไฮดรอลิก | กำลังมอเตอร์สถานีไฮดรอลิกคือ 11KW |
| Uncoiler | รับน้ำหนักได้ 10 ตัน พร้อมแท่นยก | กำลังมอเตอร์สถานีไฮดรอลิกคือ 5.5KW |
| ระบบควบคุม | บมจ.ซีเมนส์/ชไนเดอร์ | |
| ระบบไฮดรอลิก | แบรนด์เป่ยจินฮวด | |
| ความยาวรวมของสายการผลิต | ประมาณ 22 เมตร | |
| น้ำหนักอุปกรณ์ | ประมาณ 12 ตัน | |
| ความหนาของวัตถุดิบ | 2.0 มม.~3.0 มม | Q235 คอยล์สังกะสี |
| ความกว้างของวัตถุดิบ | 355มม | |
| ความเร็วในการผลิต | ประมาณ 15 ม./นาที | |
