เครื่องขึ้นรูปม้วนถาดสายเคเบิล

ฟังก์ชั่นหลักและคุณสมบัติทางเทคนิค:

1) การผลิตที่เข้ากันได้ของหลายส่วน

ประเภทบันได: โครงสร้างคานด้านข้าง กระจายความร้อนได้ดีเยี่ยม และสามารถรับน้ำหนักได้ดี (ความหนา 1.0-3.0 มม.)

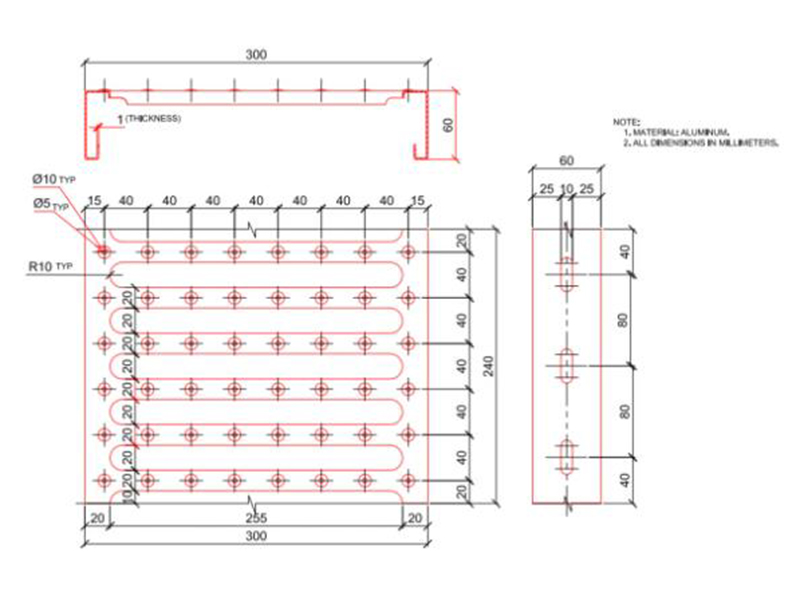

ประเภทถาด: ก้นเหล็กเจาะรูเพื่อป้องกันฝุ่นและการกระจายความร้อนที่สมดุล (ความหนา 0.8-2.5 มม.)

ประเภทช่องสัญญาณ: โครงสร้างปิดสนิท ป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า (ความหนา 1.2-2.0 มม.)

2) การออกแบบที่มีความแข็งแรงสูงและน้ำหนักเบา

ซี่โครงเสริมแรง/การอัดลูกฟูก: เพิ่มความแข็งแรงในการดัดงอของแผงด้านข้าง 30% (โดยไม่เพิ่มความหนา)

อัตราการใช้วัสดุ ≥ 98% ประหยัด 15% เมื่อเทียบกับกระบวนการเชื่อมแบบดั้งเดิม

3) ป้องกันการกัดกร่อนและการขึ้นรูปเป็นศูนย์ความเสียหาย

ลูกกลิ้งขัดเงากระจก (Ra ≤ 0.3μm) การเคลือบนาโนช่วยปกป้องความสมบูรณ์ของชั้นสังกะสี (≥ 80μm)

เทคโนโลยีการดัดงอที่เพิ่มขึ้นช่วยป้องกันการแตกร้าวของสารเคลือบ (การทดสอบสเปรย์เกลือ ≥ 1,000 ชั่วโมง)

ส่วนประกอบของระบบหลัก:

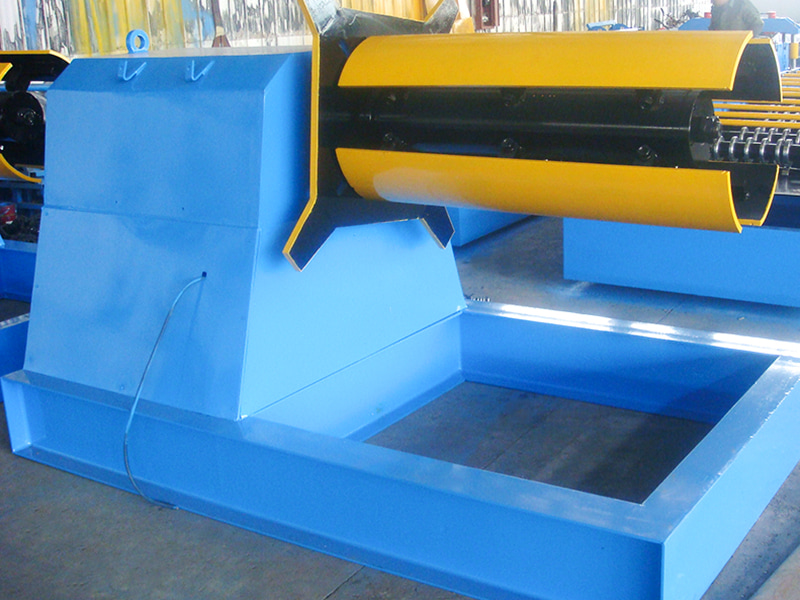

เครื่องคลายคอยล์อัจฉริยะ: การแก้ไข EPC เพลาขยายไฮดรอลิก เหมาะสำหรับคอยล์หนา 0.5-3.0 มม.

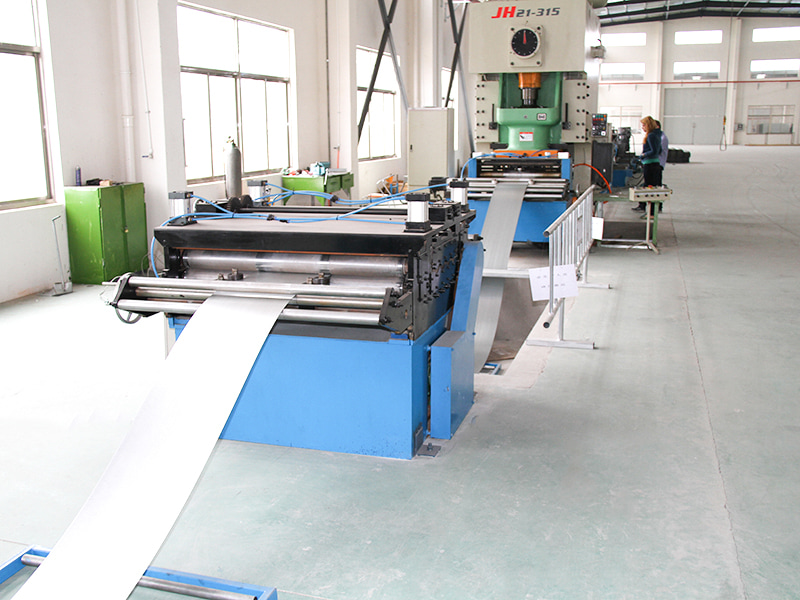

เครื่องปรับระดับที่มีความแข็งแกร่งสูง: ลูกกลิ้ง 11 ตัวยืดให้ตรงเพื่อขจัดความเค้นภายในในวัสดุ ทำให้ได้ความตรงที่ ≤ 0.8 มม./ม.

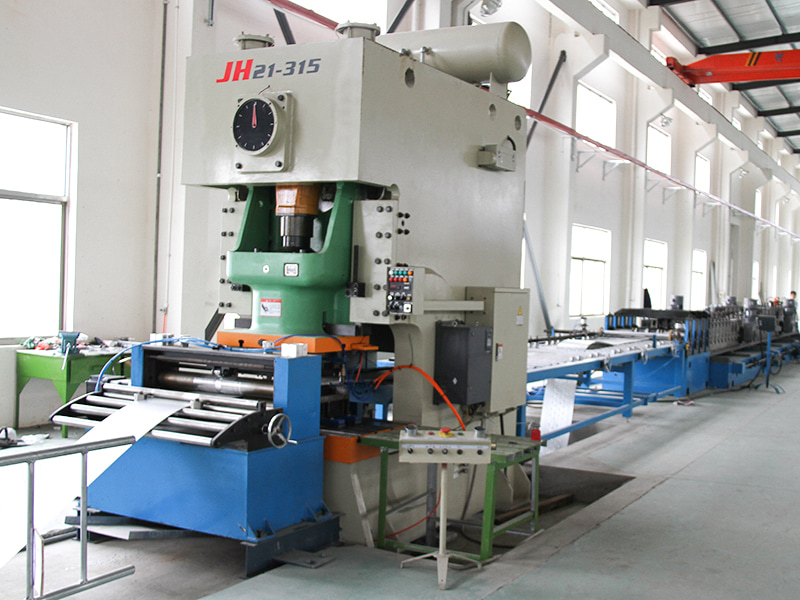

หน่วยเจาะแบบออนไลน์ (โมดูลหลัก): การเจาะรูแบบเซอร์โว/การเจาะแบบตายตัวเพื่อสร้างรูกระจายความร้อน/รูกราวด์ (เส้นผ่านศูนย์กลางรู 5-20 มม. ความแม่นยำ ±0.2 มม.)

ระบบเสริมแรงลอน: กดลอนตามยาว (ลึก 2-5 มม.) ลงในแผงด้านข้างโดยใช้ไฮดรอลิกหรือเชิงกลเพื่อเพิ่มความสามารถในการรับน้ำหนัก

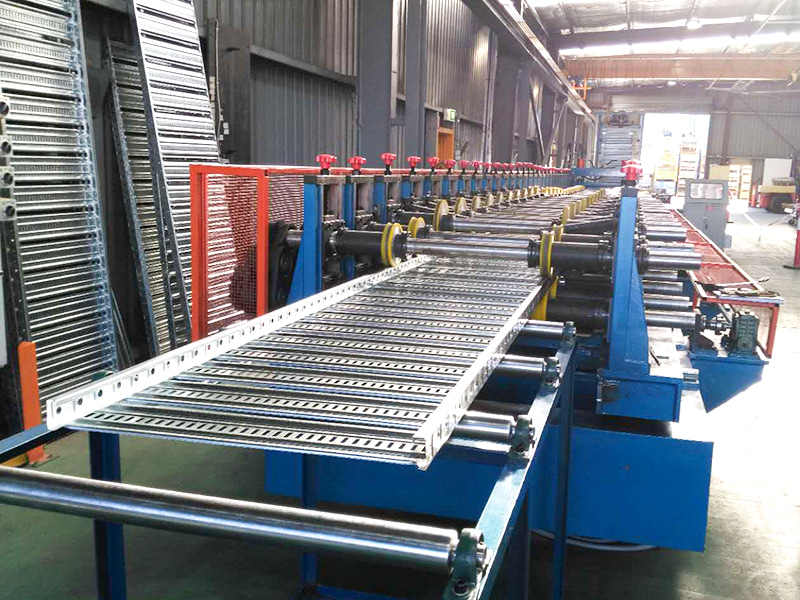

เครื่องขึ้นรูปหลายม้วน: ลูกกลิ้งคาร์ไบด์ 14-22 ชุด (SKD11) ดัดแผ่นฐาน แผ่นด้านข้าง และขอบล็อคเป็นขั้นตอน

ระบบตัดตามความยาว: กรรไกรไฮดรอลิก/เลื่อยบิน (สำหรับแผ่นหนา) ความยาวที่ปรับแต่งได้ (2 ม./4 ม./6 ม.) ด้วยความแม่นยำ ±0.5 มม.

เครื่องจัดเรียงพาเลทอัตโนมัติ: ที่หนีบแบบนิวแมติกสำหรับการเรียงซ้อนหลายชั้น พร้อมการรักษาพื้นผิวที่ทนต่อการขีดข่วน

ระบบควบคุมอัจฉริยะ: การวิเคราะห์การเขียนแบบ CAD ในตัว การสลับประเภท/ขนาดบริดจ์ด้วยการแตะเพียงครั้งเดียว และการตรวจสอบอุณหภูมิม้วนและการสั่นสะเทือนแบบเรียลไทม์

มูลค่าการใช้งานทางอุตสาหกรรม:

ปรับปรุงประสิทธิภาพของโครงการ: เครื่องจักรเพียงเครื่องเดียวสามารถผลิตสะพานได้ 5-8 กิโลเมตรต่อวัน ช่วยลดรอบโครงการลง 50% (เมื่อเทียบกับการผลิตแบบดั้งเดิม)

การอัพเกรดความปลอดภัย: โครงสร้างประสานที่ได้มาตรฐานช่วยลดความเสี่ยงจากไฟไหม้ที่เกิดจากการตัดและประกายไฟจากการเชื่อมในสถานที่ก่อสร้าง

อายุการใช้งานสองเท่า: การขึ้นรูปชิ้นเดียวโค้งงอเย็นช่วยขจัดจุดอ่อน ส่งผลให้มีอายุการใช้งาน 25 ปี (เทียบกับประมาณ 10 ปีสำหรับสะพานเชื่อม)
