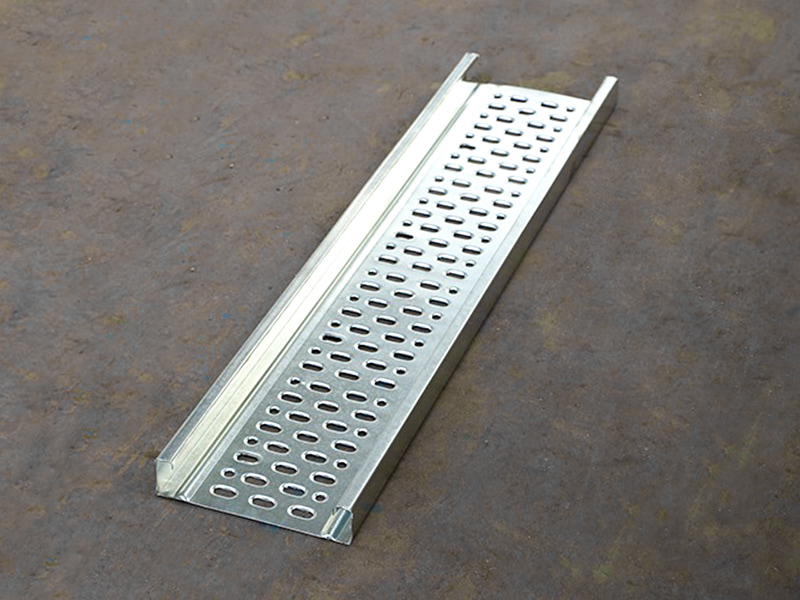

เครื่องขึ้นรูปม้วนอุตสาหกรรมนั่งร้านเป็นเครื่องรีดอัตโนมัติที่ออกแบบมาโดยเฉพาะสำหรับการผลิตจำนวนมากของกระดานเดินที่ทำจากเหล็ก (ไม้กระดานนั่งร้าน) สำหรับนั่งร้านในอาคาร ด้วยการใช้ลูกกลิ้งที่มีความแข็งแรงสูงหลายตัว ทำให้ขดลวดโลหะเย็นอย่างต่อเนื่อง (โดยทั่วไปคือเหล็กกล้าคาร์บอน Q235/Q345 หนา 1.5-2.5 มม.) ลงในแผงโครงสร้างที่รับน้ำหนักพร้อมร่องกันลื่น เสริมซี่โครง และขอบปลาย ซึ่งมาแทนที่แผงไม้แบบเดิม ซึ่งช่วยเพิ่มความปลอดภัยในการก่อสร้างและอายุการใช้งานได้อย่างมาก
Jiangyin Hailong Machinery Factory คือ เครื่องขึ้นรูปม้วนอุตสาหกรรมนั่งร้าน ซัพพลายเออร์ในประเทศจีน ด้วยความสัมพันธ์กับลูกค้ากว่า 1200 ราย เราบริการอุตสาหกรรมหลากหลายด้วยอุปกรณ์ขึ้นรูปม้วนตามสั่ง จัดหา เครื่องขึ้นรูปม้วนอุตสาหกรรมนั่งร้าน ขาย.
ฟังก์ชั่นหลักและคุณสมบัติทางเทคนิค：
1) โครงสร้างรับน้ำหนักที่มีความแข็งแรงสูง

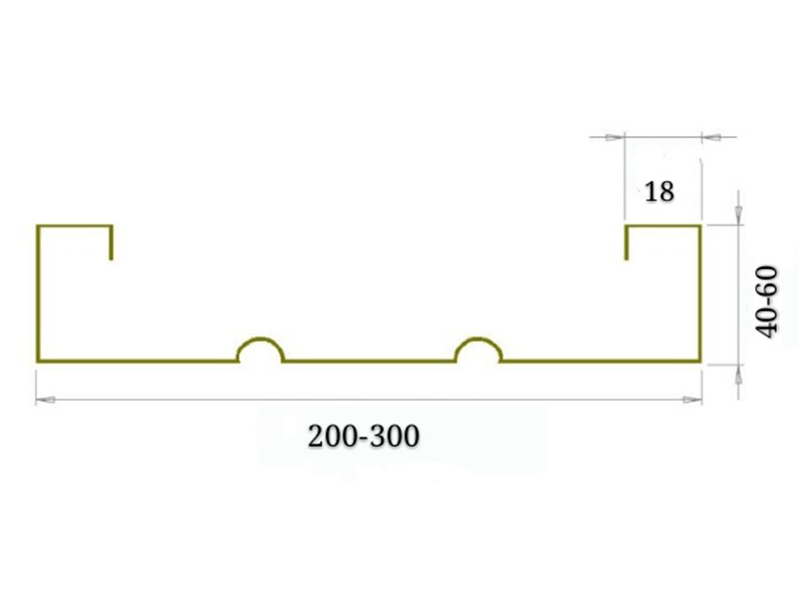

ซี่โครงเสริมแรงตามยาว: ซี่โครงสี่เหลี่ยมคางหมู 3-5 ชิ้นช่วยเพิ่มความแข็งแรงในการดัดงอ (ความสามารถในการรับน้ำหนัก ≥ 1 ตัน/ตารางเมตร)
การตัดแต่งขอบปลาย รูปทรงตัว U:ป้องกันการบาดคนงานและเพิ่มความแข็งแกร่งของคมตัด
การออกแบบป้องกันการลื่น: พื้นผิวมีสันป้องกันการลื่นรูปเพชรหรือทรงกลม (ความสูง ≥ 1.2 มม.) โดยมีค่าสัมประสิทธิ์แรงเสียดทาน > 0.5
2) การผลิตต่อเนื่องอย่างมีประสิทธิภาพ
ความเร็วของสายการผลิตอยู่ในช่วง 20-40 ม./นาที ด้วยเครื่องจักรเพียงเครื่องเดียวที่สามารถผลิตเหล็กได้มากกว่า 3,000 ตร.ม. ต่อวัน (เทียบเท่ากับการเปลี่ยนไม้ 6,000 ชิ้น)
การตัดตามความยาวอัตโนมัติช่วยให้กำหนดความยาวได้ตั้งแต่ 1.0 ม. ถึง 3.0 ม. โดยมีความแม่นยำ ±1 มม.
3) ความเข้ากันได้ของการกัดกร่อน
พื้นผิวถูกเคลือบไว้ล่วงหน้าด้วยสีรองพื้นอีพ็อกซี่หรือสังกะสีแบบจุ่มร้อน (เคลือบสังกะสี ≥ 60 μm) เพื่อให้มั่นใจว่าการเคลือบจะไม่ได้รับความเสียหายในระหว่างกระบวนการขึ้นรูป
ชุดสเปรย์ออนไลน์ที่เป็นอุปกรณ์เสริมให้การป้องกันการกัดกร่อนสองด้าน (เหมาะสำหรับสภาพแวดล้อมที่ชื้น เป็นกรด และเป็นด่าง)
ส่วนประกอบอุปกรณ์หลัก：

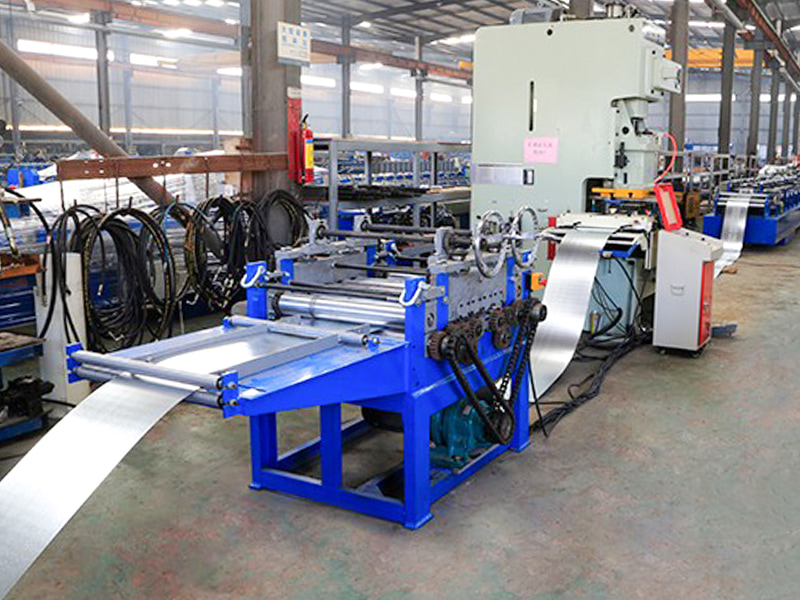

เครื่องคลายคอยล์สำหรับงานหนัก: ความจุสำหรับคอยล์เหล็กขนาด 5-8 ตัน การขยายคอยล์ไฮดรอลิกและการตั้งศูนย์อัตโนมัติ พร้อมการควบคุมแรงดึงเพื่อป้องกันการเสียรูป

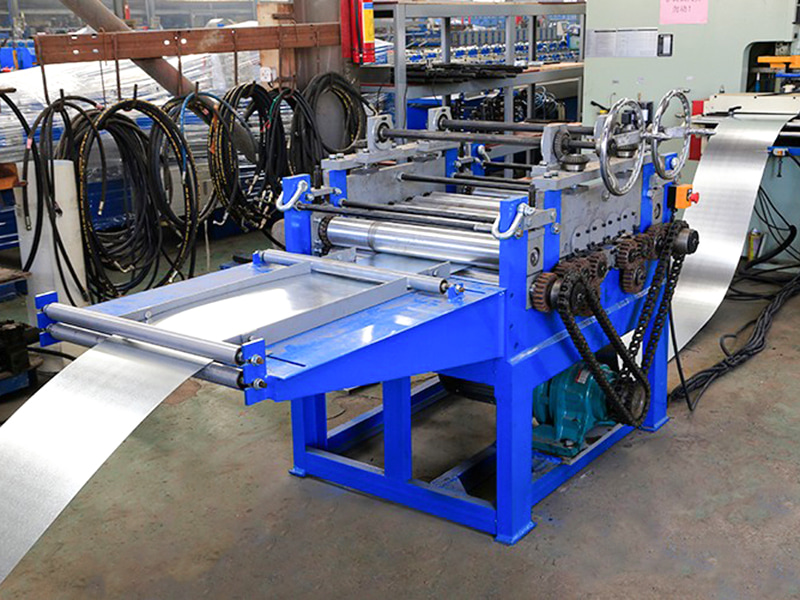

ตัวปรับระดับแบบเก้าลูกกลิ้ง: ขจัดความเครียดของขดลวดภายในและรับประกันความเรียบของวัสดุพิมพ์ (≤ 2 มม./ม.)

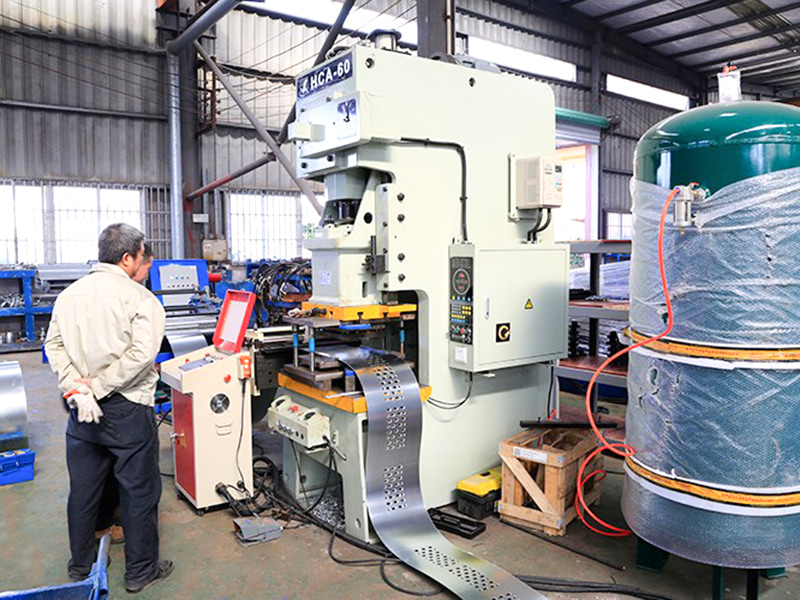

หน่วยเจาะ/บาก: เจาะรูเชื่อมต่อ (สำหรับการรัดและยึด) และรูระบายน้ำ (เพื่อป้องกันการสะสมของน้ำ) พร้อมกัน โดยมีความแม่นยำ ระยะห่างของรู ±0.5 มม.
ระบบการขึ้นรูปแบบป้องกันการลื่น (โมดูลหลัก): ใช้การเจาะแบบไฮดรอลิกหรือการพิมพ์ลายนูนแบบลูกกลิ้ง พร้อมการตอบสนองแรงกดแบบเรียลไทม์เพื่อควบคุมความลึกของรูปแบบ

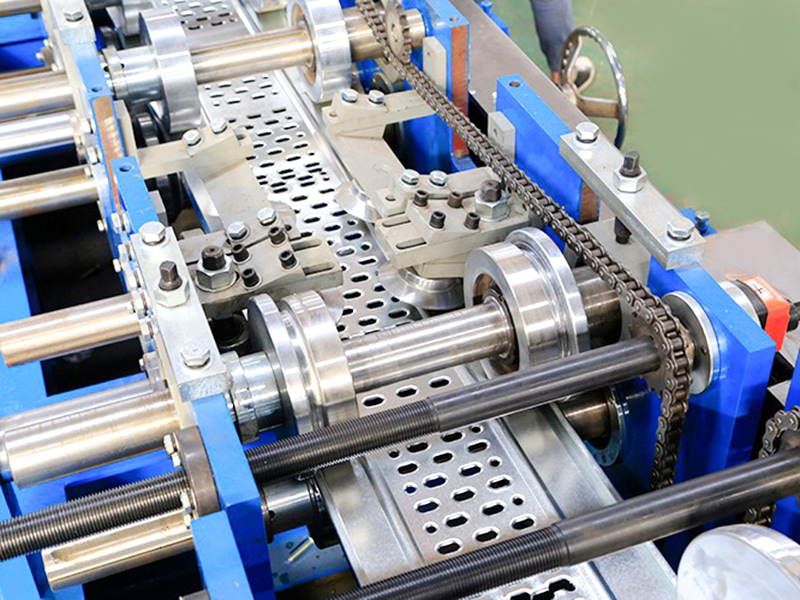

เครื่องขึ้นรูปซี่โครงเสริมแรง: ลูกกลิ้ง 12-18 ชุดกดซี่โครงเสริมตามยาวอย่างต่อเนื่อง ลูกกลิ้งทำจาก Cr12MoV (HRC 58-62) ที่ทนทานต่อการสึกหรอ
เครื่องเข้าเล่มขอบปลาย: กลไกการดัดจะพันปลายแผ่น 180° รอบแถบเหล็ก (ความหนาเท่ากับแผ่นฐาน) ช่วยลดอันตรายจากเศษเสี้ยน

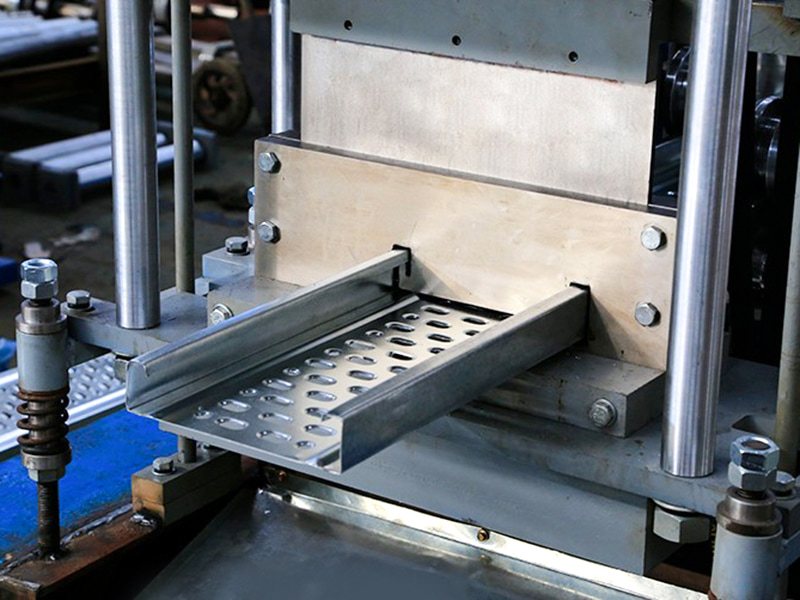

ระบบตัดตามความยาวไฮดรอลิก: กระบอกสูบคู่ประสานการตัดเพื่อการตัดที่ราบรื่นและไม่มีการบิดเบี้ยว (ไม่มีเสี้ยนหรือแฟลช)
ระบบการซ้อนอัตโนมัติ: การซ้อนหลายชั้นทำได้โดยใช้ถ้วยดูดแบบนิวแมติกหรือแขนหุ่นยนต์ โดยมีความสูงของปึกที่ปรับได้ (โดยทั่วไปคือ 1.2 ม.)
หน้าจอสัมผัสควบคุมอัจฉริยะ PLC: การตั้งค่าพารามิเตอร์ (ความยาว/ปริมาณ/รูปแบบป้องกันการลื่น) การวินิจฉัยข้อผิดพลาดด้วยตนเอง และสถิติการผลิตอัตโนมัติ
| พารามิเตอร์ทางเทคนิค | ||
| รายการ | พารามิเตอร์ | หมายเหตุ |
| ฐานเครื่อง | เหล็กไอบีมมาตรฐานแห่งชาติ ฉบับที่ 40 | โครงสร้างการเชื่อมโดยรวม |
| วัสดุลูกกลิ้ง | เหล็ก Cr12MoV | การชุบแข็งแบบสุญญากาศ |
| เพลาหลัก | φ90,40Cr | การชุบแข็งและการแบ่งเบาบรรเทา |
| การจัดตั้งกลุ่ม | 18 | |
| กำลังมอเตอร์หลัก | 18.5KW ซีรีส์ K | |
| กล่องเกียร์ขับเคลื่อนหลัก | โซ่&เกียร์ | |
| โหมดตัดออก | เครื่องตัดไฮดรอลิก | กำลังมอเตอร์สถานีไฮดรอลิกคือ 7.5 กิโลวัตต์ |
| โหมดการเจาะ | เครื่องเจาะ | |
| คลายคอยเลอร์ | รับน้ำหนักได้ 10 ตัน พร้อมแท่นยก | กำลังมอเตอร์สถานีไฮดรอลิกคือ 5.5 กิโลวัตต์ |
| ระบบควบคุม | บมจ.ซีเมนส์/ชไนเดอร์ | |
| ระบบไฮดรอลิก | แบรนด์เป่ยจินฮวด | |
| ความยาวรวมของสายการผลิต | ประมาณ 40 เมตร | |
| น้ำหนักอุปกรณ์ | ประมาณ 12 ตัน | |
| ความหนาของวัตถุดิบ | 1.5-2.5มม | Q235 คอยล์สังกะสี |
| ความเร็วในการผลิต | ประมาณ 18 ม./นาที | |
