เครื่องขึ้นรูปม้วนรั้วทางหลวง

ฟังก์ชั่นหลักและคุณสมบัติทางเทคนิค:

1. การขึ้นรูปลูกฟูกโดยเฉพาะ

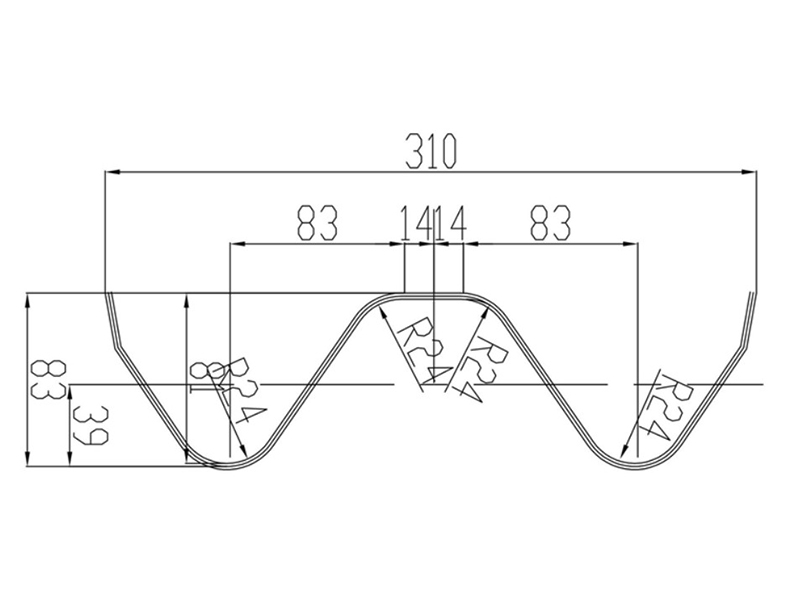

ราวกั้นคานคู่ (W-Beam) รุ่นมาตรฐาน ลอนสูง 85 มม. และแผ่นหนา 3-4 มม. เหมาะสำหรับงานถนนทั่วไป

ราวกั้นสามคาน (Thrie-Beam): ชนิดเสริมแรง มีความสูงลอน 85 มม. และความหนาของแผ่น 4 มม. เหมาะสำหรับส่วนที่มีความเสี่ยงสูง (เช่น สะพานและส่วนโค้ง)

รางกั้นการเปลี่ยนแบบค่อยเป็นค่อยไป: ระบบลูกกลิ้งพิเศษช่วยให้เปลี่ยนจากหน้าตัดแคบไปเป็นหน้าตัดกว้างได้อย่างราบรื่น (เช่น ที่จุดเริ่มต้นของปลายถนน)

2. การแปรรูปวัสดุที่มีความแข็งแรงสูง

วัสดุที่ใช้งานได้: S350GD~S550GD เหล็กชุบสังกะสีความแข็งแรงสูง (ความต้านทานแรงดึง 350-550 MPa) ช่วงความหนา 2.0-4.5 มม.

แรงกดดันในการขึ้นรูปสามารถเข้าถึงได้มากกว่า 800 ตัน ทำให้มั่นใจถึงการเปลี่ยนรูปพลาสติกของเหล็กได้อย่างแม่นยำภายใต้ความแข็งแรงสูง

3. การผลิตต่อเนื่องความเร็วสูงพิเศษ

ความเร็วของสาย 60-120 ม./นาที (ประมาณ 15-30 กม. ต่อวัน) ตอบสนองความต้องการในการก่อสร้างทางหลวงขนาดใหญ่

ความแม่นยำในการตัดเลื่อยบินแบบเซอร์โว ≤±0.5 มม. ทำให้มั่นใจได้ถึงการตัดที่ราบรื่นและไม่มีเสี้ยน

5. การเจาะและทำเครื่องหมายออนไลน์

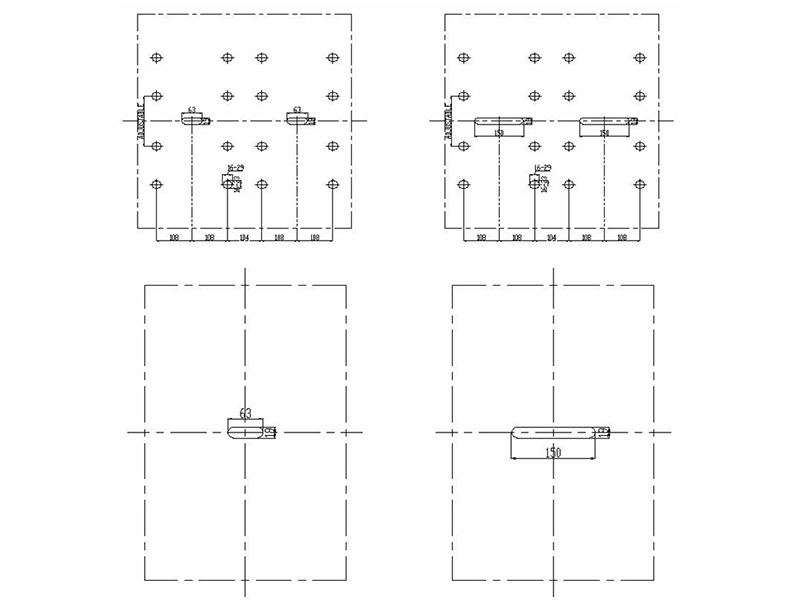

เจาะรู การเชื่อมต่อสายไฟ (จุดยึด โบลท์) และรูติดตั้ง บล็อค ป้องกันการบล็อคพร้อมกัน

การมาร์กด้วยเลเซอร์เสริมสำหรับชุดการผลิต/หมายเลขมาตรฐาน (เช่น GB/T 31439)

ส่วนประกอบอุปกรณ์หลัก:

เครื่องม้วนคอยล์สำหรับงานหนัก: สามารถรองรับเหล็กม้วนได้ 10-20 ตัน ม้วนแบบยืดหดได้ด้วยระบบไฮดรอลิก และตั้งศูนย์อัตโนมัติ

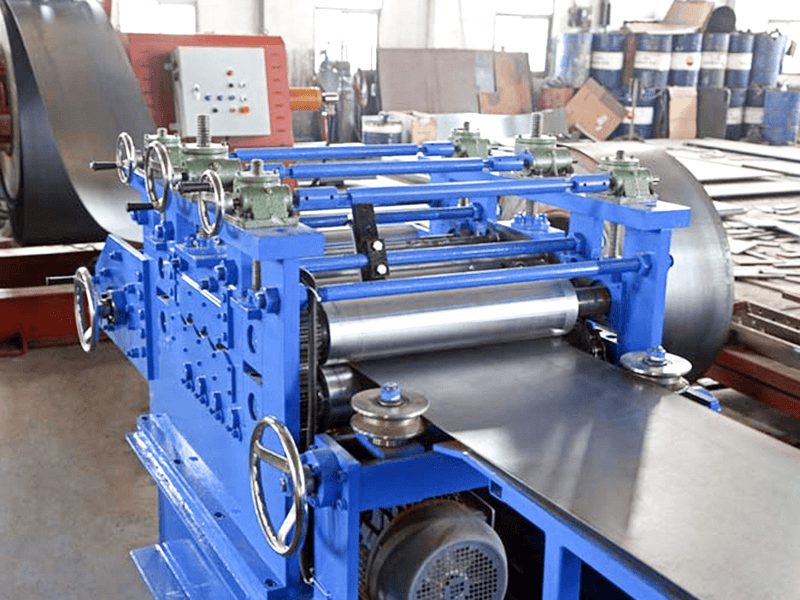

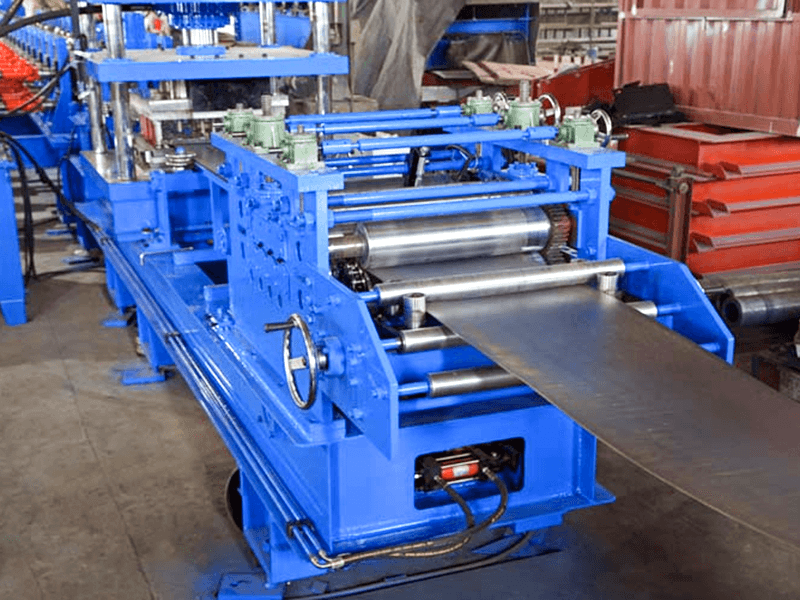

ตัวปรับระดับแบบเก้าลูกกลิ้ง: ขจัดความเค้นของคอยล์ ทำให้มีความทนทานต่อความเรียบที่ ≤1มม./ม.

เครื่องป้อนเซอร์โวแบบนำทาง: การแก้ไขความเบี่ยงเบนของโฟโตอิเล็กทริกที่มีความแม่นยำสูงช่วยให้มั่นใจได้ว่าแถบจะเข้าสู่พื้นที่การขึ้นรูปเป็นเส้นตรง

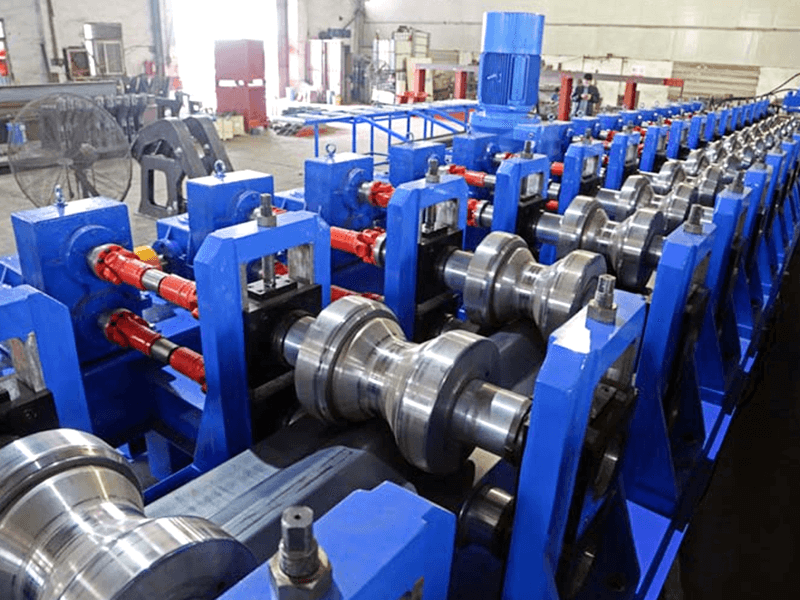

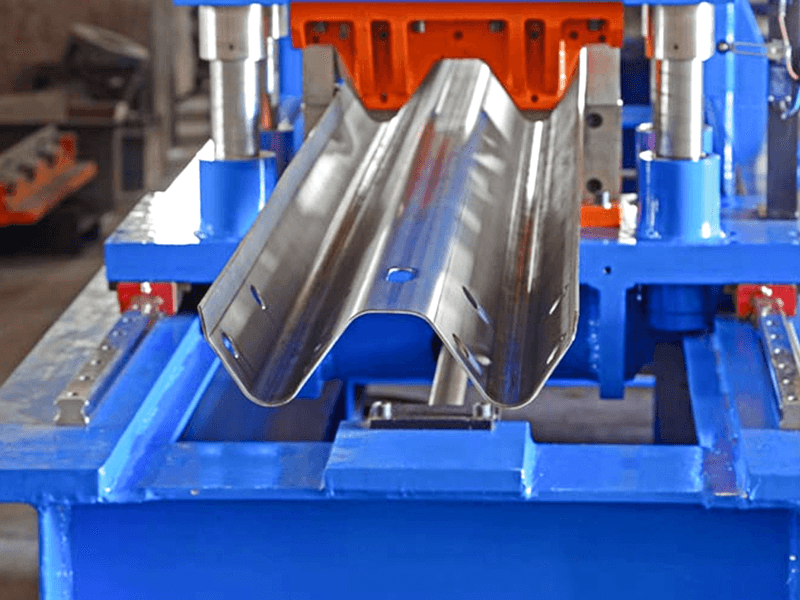

เครื่องขึ้นรูป (แกน): ลูกกลิ้งคาร์ไบด์ 16-25 ชุด (Cr12MoV ชุบแข็ง) ทำการขึ้นรูปแบบก้าวหน้าในสามขั้นตอน:

• การดัดล่วงหน้า → การกดลอน → การสอบเทียบขนาด

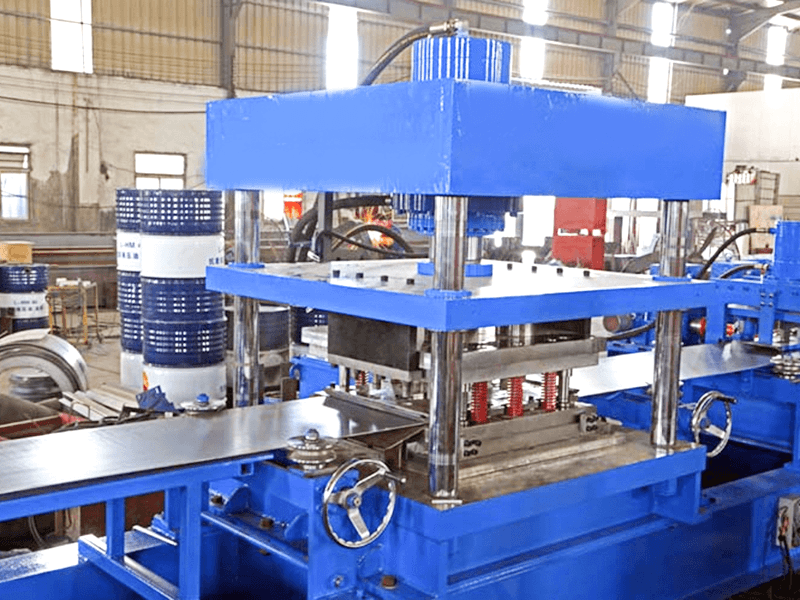

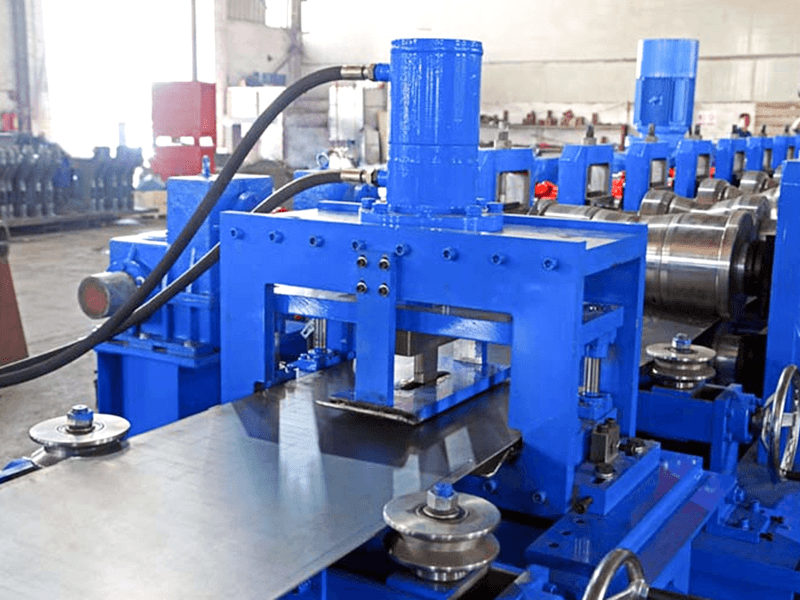

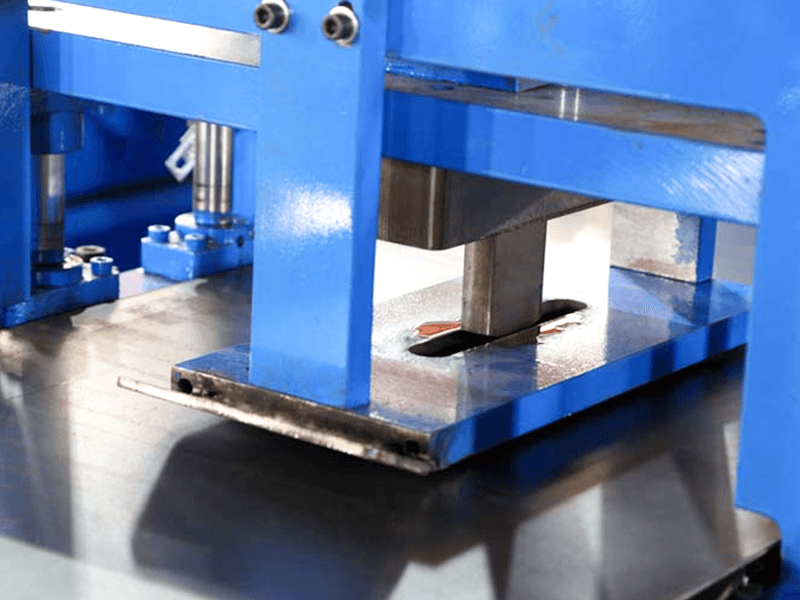

ระบบเจาะแบบออนไลน์: ระบบขับเคลื่อนไฮดรอลิก/เซอร์โว การเปลี่ยนแม่พิมพ์อย่างรวดเร็ว ความคลาดเคลื่อนของรูเจาะ ±0.2 มม.

การตัดเลื่อยบินแบบไดนามิก: ใบเลื่อยจะเคลื่อนที่ไปพร้อมกับราวกั้น พร้อมระบบจ่ายน้ำหล่อเย็นเพื่อป้องกันความร้อนสูงเกินไป

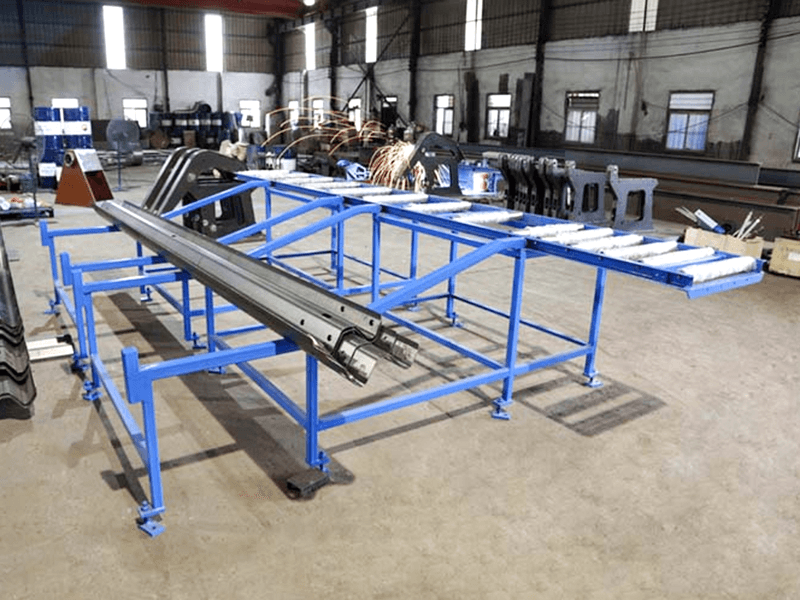

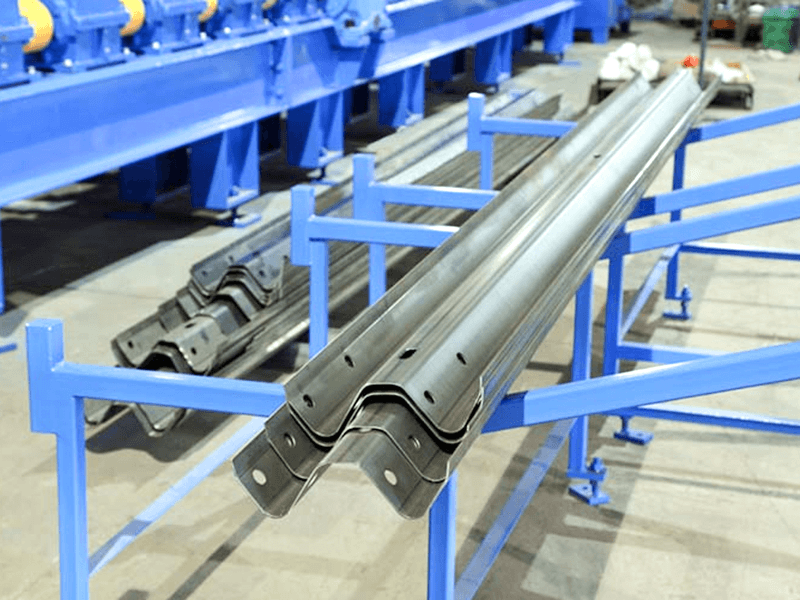

เครื่องจัดเรียงพาเลทอัตโนมัติ: การจัดเรียงพาเลทด้วยแขนหุ่นยนต์หรือแผ่นดันไฮดรอลิก พร้อมความสูงของปึกที่ปรับได้ (โดยทั่วไปคือ 2.5 เมตร)

ระบบควบคุมอัจฉริยะ: หน้าจอสัมผัส PLC อุตสาหกรรม บูรณาการการตั้งค่าพารามิเตอร์ การวินิจฉัยข้อผิดพลาด สถิติการผลิต และรองรับการตรวจสอบระยะไกล IoT

มูลค่าอุตสาหกรรม:

ประสิทธิภาพทางวิศวกรรม: สายการผลิตเดียวสามารถผลิตราวกั้นได้สูงสุดถึง 5,000 กิโลเมตรต่อปี ซึ่งตอบสนองความต้องการในการก่อสร้างทางหลวงระยะทาง 100 กิโลเมตร

ความปลอดภัยที่ได้รับการปรับปรุง: โครงสร้างรูปคลื่นที่แม่นยำช่วยให้ราวกั้นพับในลักษณะที่เป็นระเบียบระหว่างการชน ดูดซับพลังงานจลน์ และลดการบาดเจ็บล้มตายจากอุบัติเหตุได้มากกว่า 40%

การเพิ่มประสิทธิภาพต้นทุน: เมื่อเปรียบเทียบกับกระบวนการปั๊มและเชื่อมแบบแบ่งส่วนแบบดั้งเดิม จะช่วยประหยัดวัสดุได้ 12% และลดต้นทุนค่าแรงลง 60%
