การขึ้นรูปม้วน

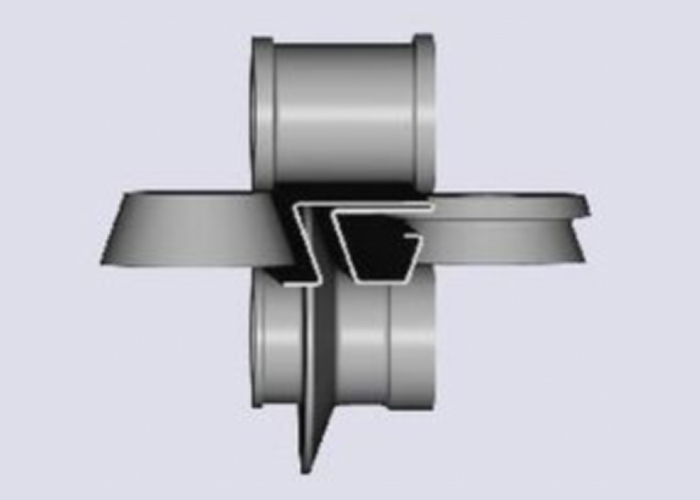

ดัดตามลูกกลิ้ง

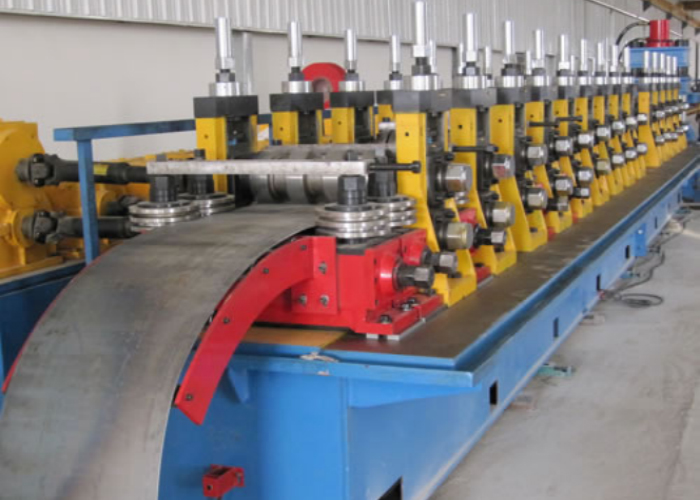

การขึ้นรูปม้วนหรือที่เรียกว่าการขึ้นรูปม้วนเป็นกระบวนการรีดที่จะดัดแผ่นโลหะยาว (มักจะเป็นเหล็กขด) อย่างต่อเนื่องให้เป็นพื้นที่หน้าตัดที่ต้องการ แถบนี้จะผ่านชุดลูกกลิ้งหลายชุดที่ติดตั้งบนขาตั้งแบบต่อเนื่อง โดยแต่ละชุดจะดำเนินการส่วนโค้งที่เพิ่มขึ้นเท่านั้นจนกระทั่งได้พื้นที่หน้าตัด (โปรไฟล์) ที่ต้องการ การขึ้นรูปแบบม้วนเหมาะอย่างยิ่งสำหรับการผลิตชิ้นส่วนที่มีความยาวและมีปริมาณมากโดยมีรูปร่างโปรไฟล์คงที่

ภาพรวม

รูปแบบ

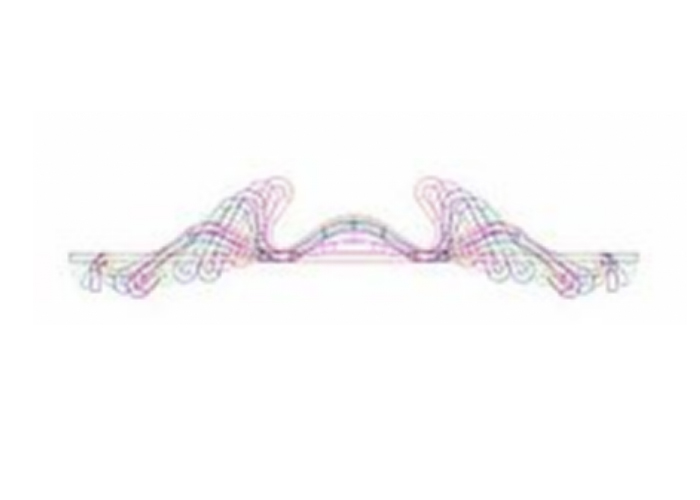

โปรไฟล์สามารถสร้างได้ในรูปทรงหน้าตัดที่หลากหลาย แต่แต่ละรูปร่างต้องใช้ชุดแม่พิมพ์ลูกกลิ้งที่ออกแบบอย่างระมัดระวัง การออกแบบม้วนเริ่มต้นด้วยรูปแบบซึ่งเป็นลำดับของส่วนตัดขวางของโปรไฟล์ หนึ่งโปรไฟล์ต่อชุดลูกกลิ้ง โปรไฟล์ม้วนนั้นได้มาจากโปรไฟล์รูปแบบ เนื่องจากชุดลูกกลิ้งมีราคาสูง การจำลองด้วยคอมพิวเตอร์จึงมักใช้ในการพัฒนาหรือตรวจสอบการออกแบบม้วนและปรับกระบวนการขึ้นรูปให้เหมาะสมเพื่อลดจำนวนขาตั้งม้วนและความเค้นของวัสดุในผลิตภัณฑ์ขั้นสุดท้าย

โปรไฟล์ที่ขึ้นรูปเป็นม้วนอาจมีข้อได้เปรียบเหนือโปรไฟล์ที่อัดขึ้นรูปที่มีรูปร่างคล้ายกัน ชิ้นส่วนที่ขึ้นรูปเป็นม้วนมีน้ำหนักเบากว่าและมีผนังบางกว่าชิ้นส่วนที่เกิดจากการอัดขึ้นรูป และยังมีความแข็งแกร่งกว่าเนื่องจากการแข็งตัวในสภาวะเย็น ชิ้นส่วนสามารถรักษาพื้นผิวหรือทาสีได้ นอกจากนี้กระบวนการขึ้นรูปม้วนยังรวดเร็วและประหยัดพลังงานมากกว่าการอัดขึ้นรูป

เครื่องขึ้นรูปม้วนที่มีอยู่สามารถสร้างโปรไฟล์ที่มีขนาดและความหนาของวัสดุที่แตกต่างกันได้โดยใช้ลูกกลิ้งเดียวกัน การเปลี่ยนแปลงขนาดทำได้โดยการปรับด้วยตนเองหรือควบคุมด้วยคอมพิวเตอร์เพื่อเปลี่ยนระยะห่างระหว่างลูกกลิ้ง ทำให้สามารถเปลี่ยนได้อย่างรวดเร็ว โรงสีพิเศษเหล่านี้มีอยู่ทั่วไปในอุตสาหกรรมการทำกรอบวัดแสง ซึ่งใช้หมุดโลหะและรางที่มีโปรไฟล์และความหนาที่ได้มาตรฐาน

ตัวอย่างเช่น โรงสีแห่งเดียวสามารถผลิตหมุดโลหะจากแผ่นเหล็กชุบสังกะสีในเกจที่แตกต่างกัน (เช่น 20 ถึง 12 ga) โดยมีขนาดรางที่แตกต่างกัน (เช่น 3-5/8 นิ้ว ถึง 14 นิ้ว) ขนาดหน้าแปลน (เช่น 1-3/8 นิ้ว ถึง 2-1/2 นิ้ว) และขนาดปาก (เช่น 3/8 นิ้ว ถึง 5/8 นิ้ว)

เส้นการขึ้นรูปม้วนสามารถตั้งค่าได้หลากหลายรูปแบบเพื่อเจาะและตัดชิ้นส่วนในการทำงานอย่างต่อเนื่อง หากต้องการตัดชิ้นส่วนให้มีความยาว สายการผลิตสามารถกำหนดค่าให้ใช้แม่พิมพ์ที่ตัดไว้ล่วงหน้า โดยให้แต่ละช่องว่างผ่านเครื่องขึ้นรูปม้วน หรือแม่พิมพ์หลังการตัด โดยที่โปรไฟล์จะถูกตัดออกหลังจากกระบวนการขึ้นรูปม้วน

สามารถเพิ่มคุณสมบัติต่างๆ เช่น รู รอยบาก การนูน หรือรูปร่างแบบเฉือนได้โดยการเจาะบนเส้นการขึ้นรูปม้วน คุณลักษณะของชิ้นส่วนเหล่านี้สามารถนำไปใช้ในการใช้งานก่อนการเจาะ (ก่อนที่จะเริ่มการขึ้นรูปม้วน) ในการใช้งานการเจาะตรงกลาง (ตรงกลางของเส้น/กระบวนการขึ้นรูปลูกกลิ้ง) หรือหลังการเจาะ (หลังจากการขึ้นรูปม้วนเสร็จสมบูรณ์)

สายการขึ้นรูปม้วนบางประเภทจะรวมการใช้งานเหล่านี้เพียงอย่างใดอย่างหนึ่งเท่านั้น คือการเจาะหรือตัด ในขณะที่บางสายจะรวมการใช้งานบางส่วนหรือทั้งหมดไว้ในบรรทัดเดียว
